Martin Lehmann

Sternpolygone

Rautensterne

Ich habe aus konzentrisch angeordneten Rauten mit Hilfe eines in Python geschriebenen Programmes Mandalas erstellt. Diese zeichnen sich dadurch aus, dass der 360°-Winkel im Zentrum in gleich große Winkel aufgeteilt wird. Ich habe diese Mandalas Rautensterne genannt. Je nachdem, in wie viele Teile n der Winkel aufgeteilt wird, bezeichne ich den Rautenstern als n-Rautenstern. Die Rauten haben alle dieselbe Seitenlänge. Die n vom Zentrum ausgehenden Winkel werden zu Rauten ergänzt. Die Winkel zwischen den neuen Seiten definiert den Winkel der nächsten Schicht an Rauten. Es werden so lange neue Schichten hinzugefügt, bis der neue Winkel, der ensteht, 180° überschreitet oder erreicht. Die enstandenen Sterne habe ich auf unterschiedliche Weise in einem Bildbearbeitungsprogramm coloriert.

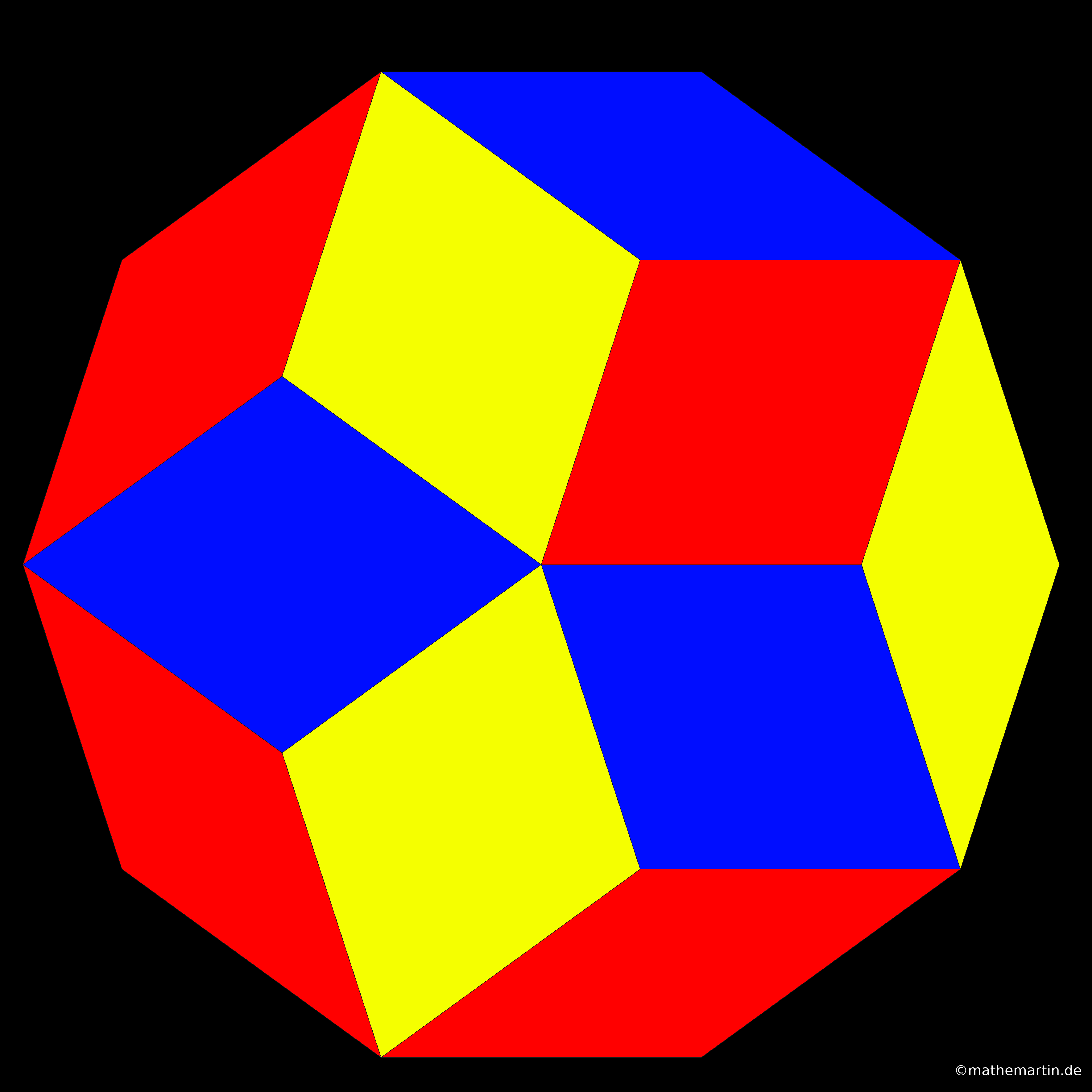

5-Rautenstern
5-Rautenstern

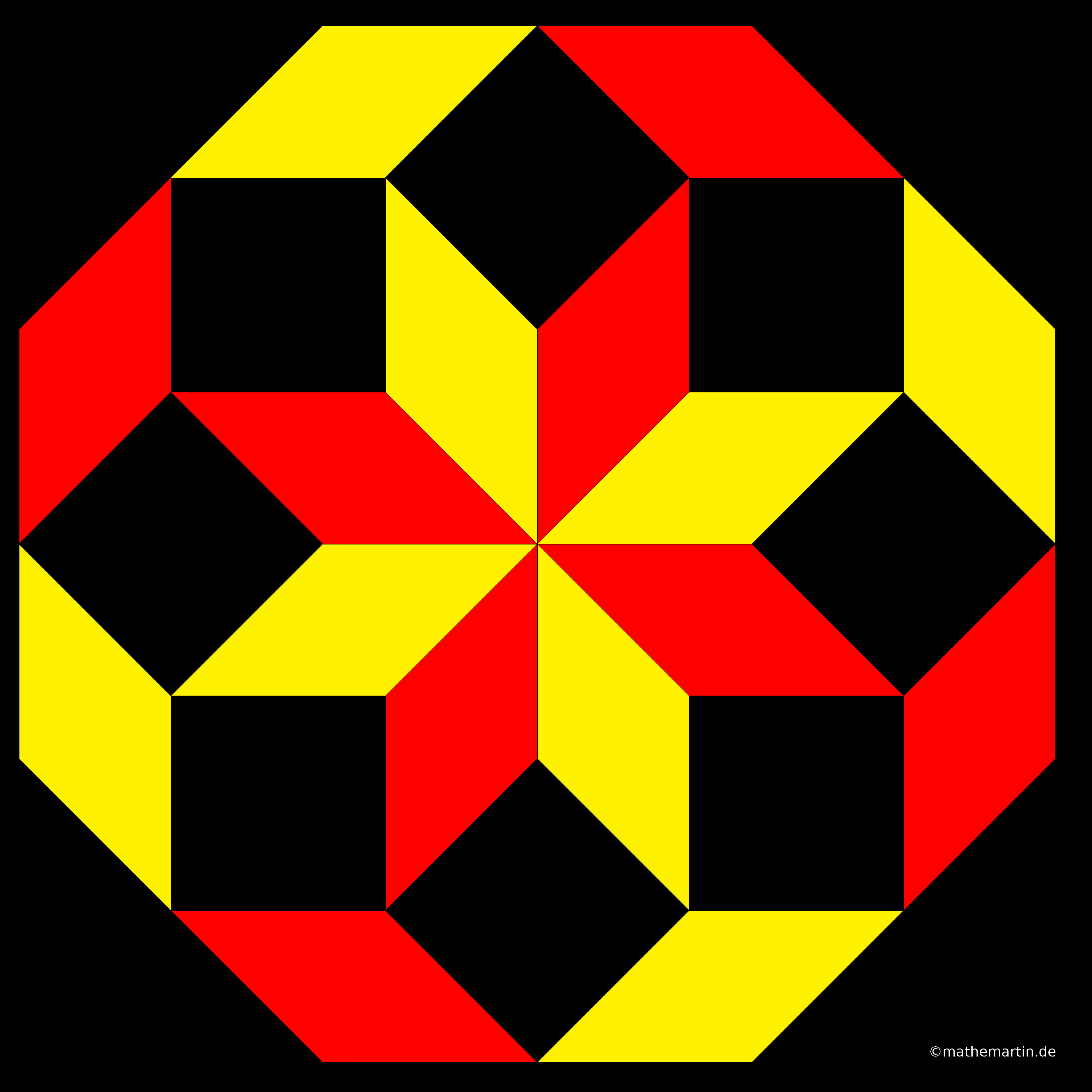

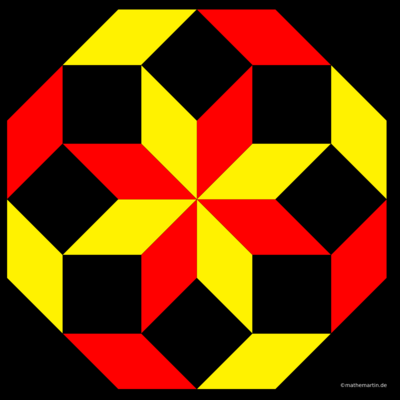

8-Rautenstern
8-Rautenstern

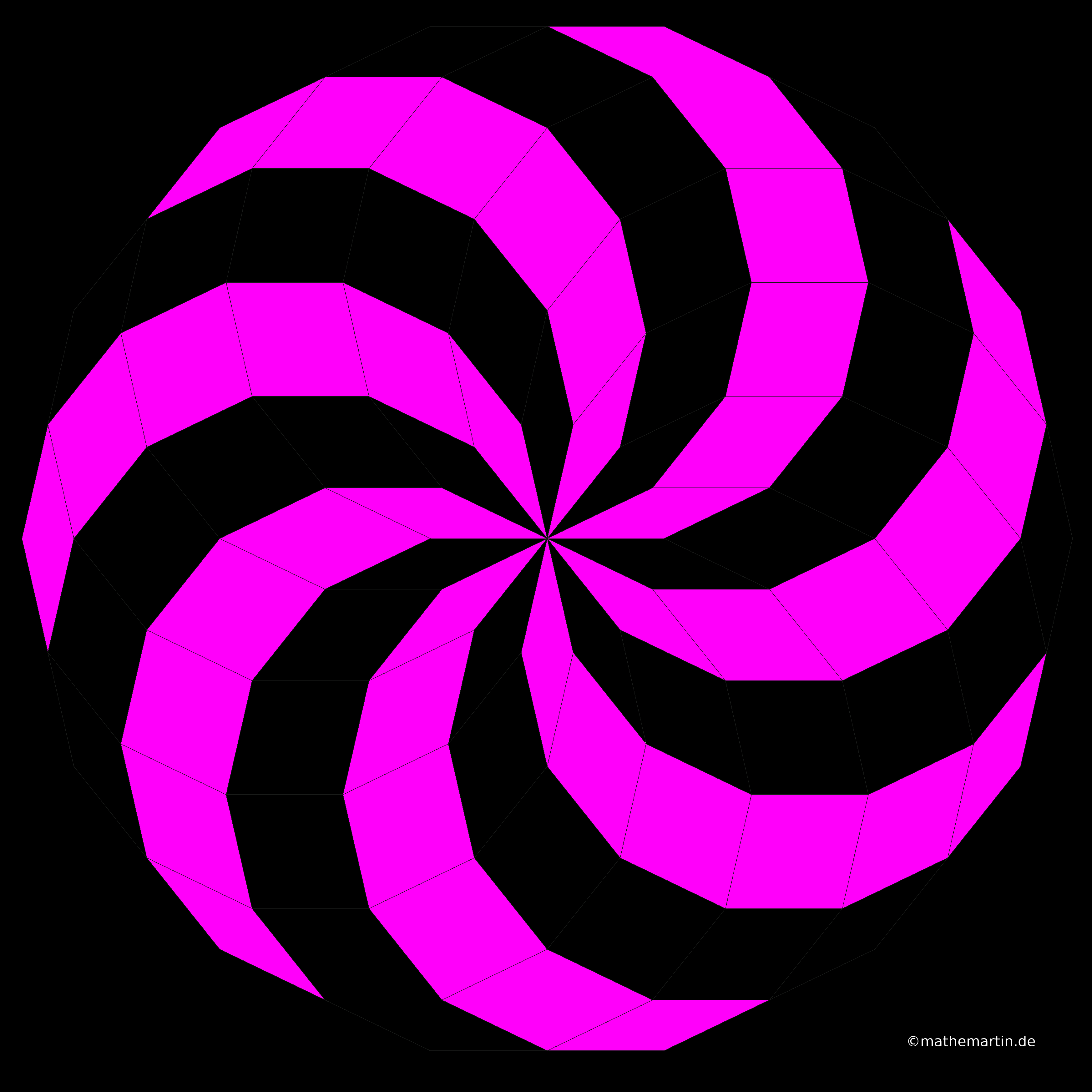

14-Rautenstern
14-Rautenstern

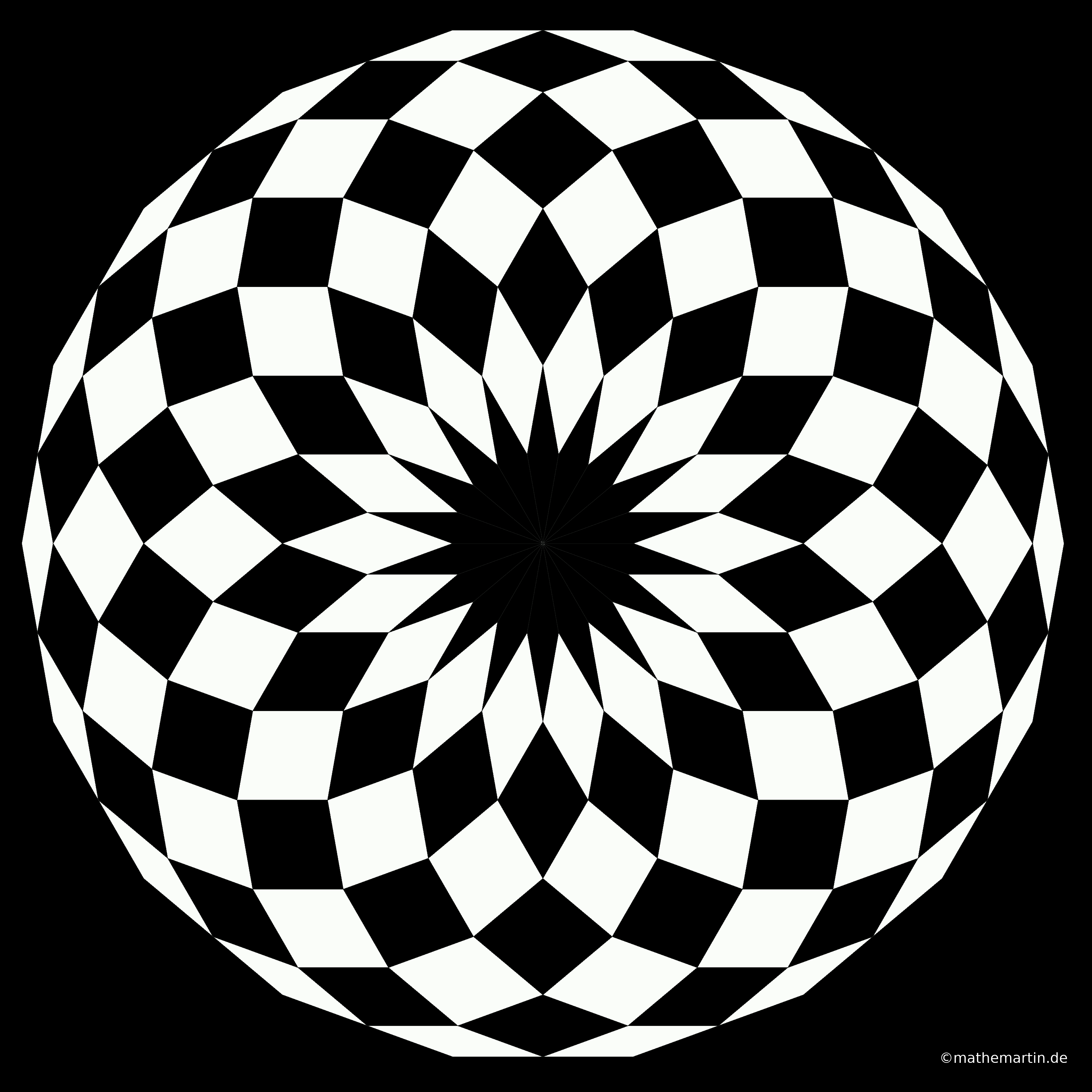

18-Rautenstern
18-Rautenstern

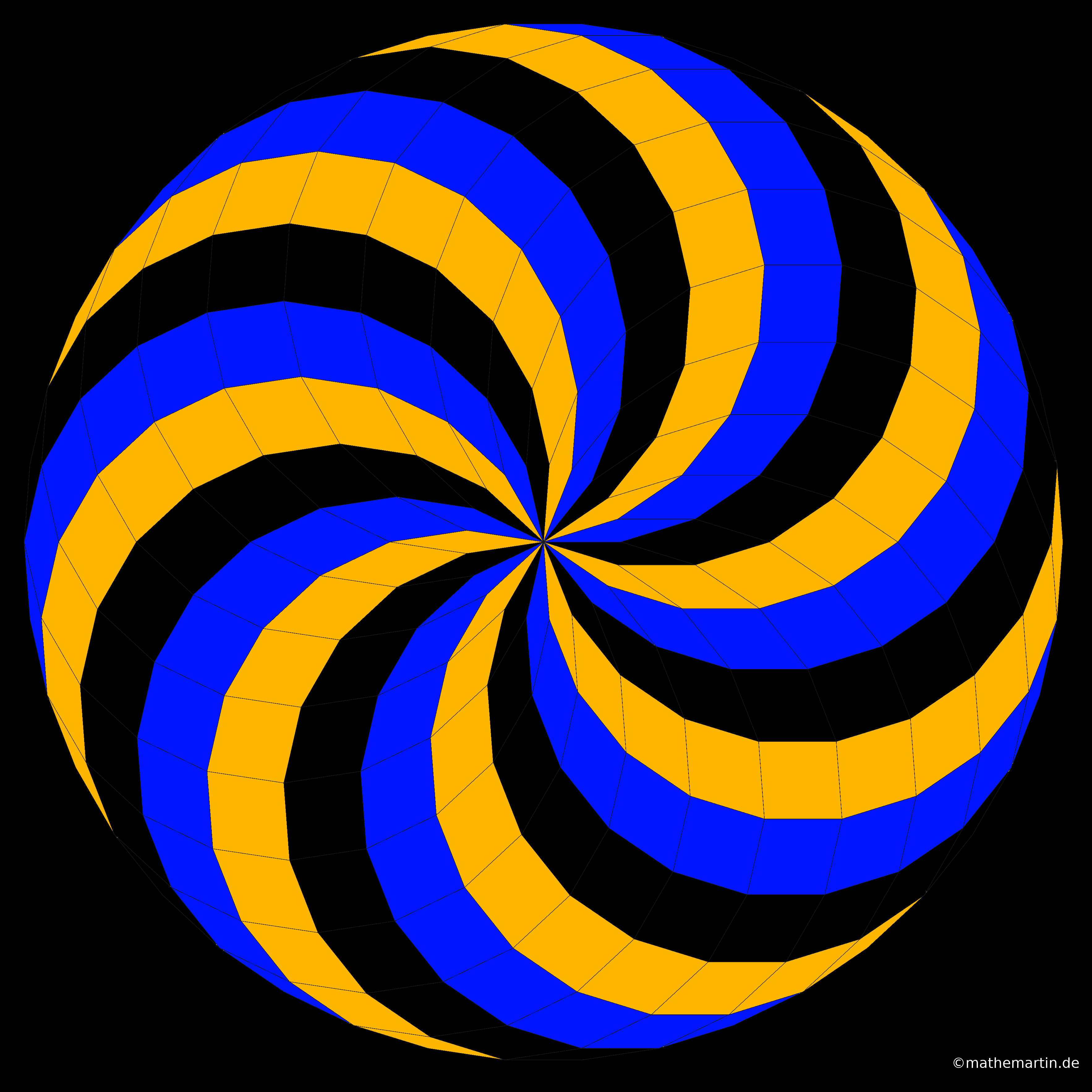

21-Rautenstern
21-Rautenstern


Das Programm, das ich geschrieben habe, zeichnet in Abhängigkeit von n die Seiten der Rauten. Für n=3 ergibt sich ein dreigeteiltes Sechseck. Für große n bilden sich immer deutlicher Spiralarme heraus. Hier ein paar uncolorierte Beispielausgaben:

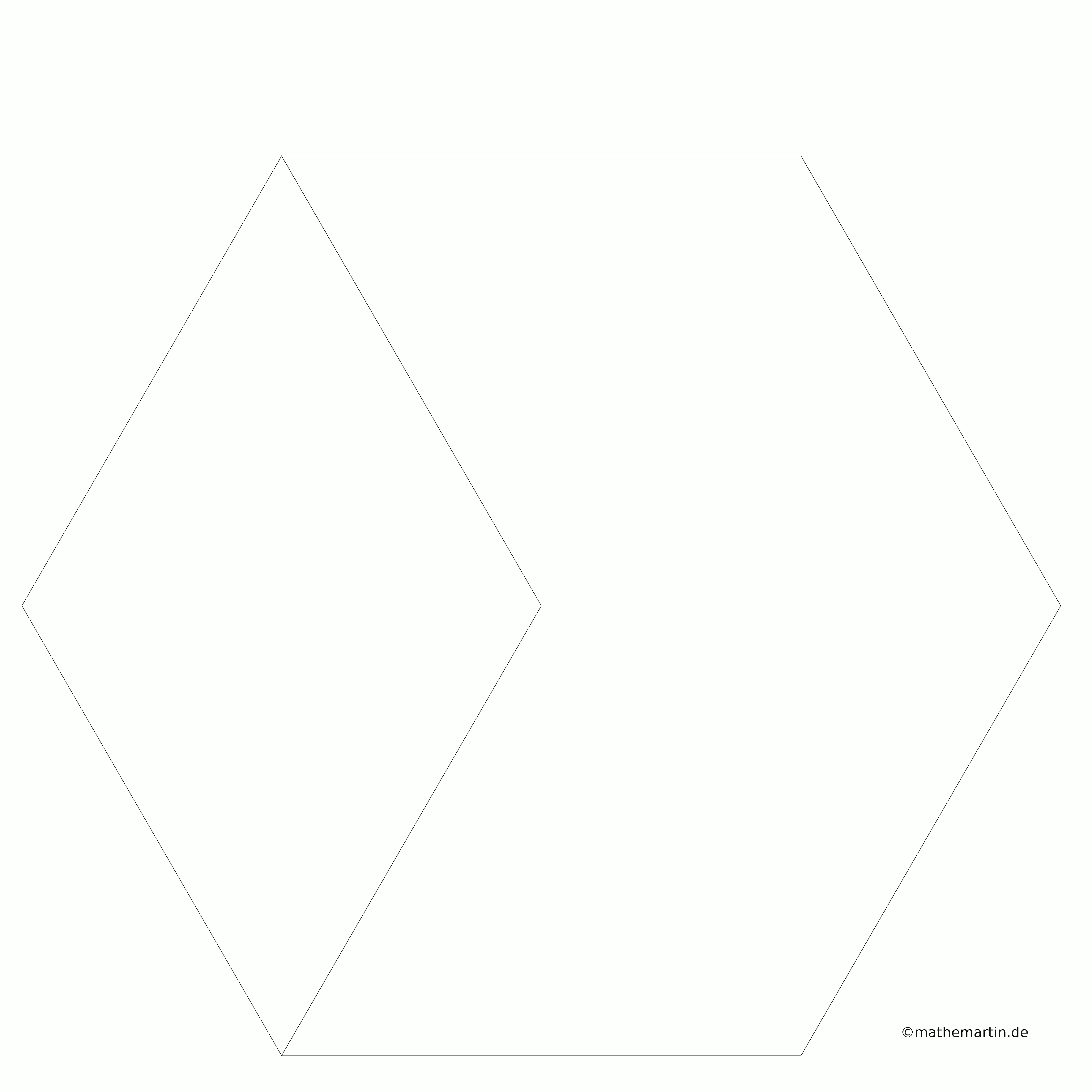

3-Rautenstern
3-Rautenstern

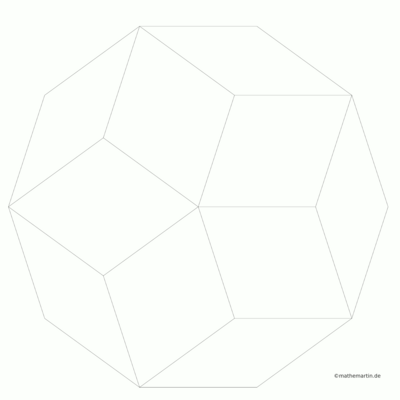

5-Rautenstern
5-Rautenstern

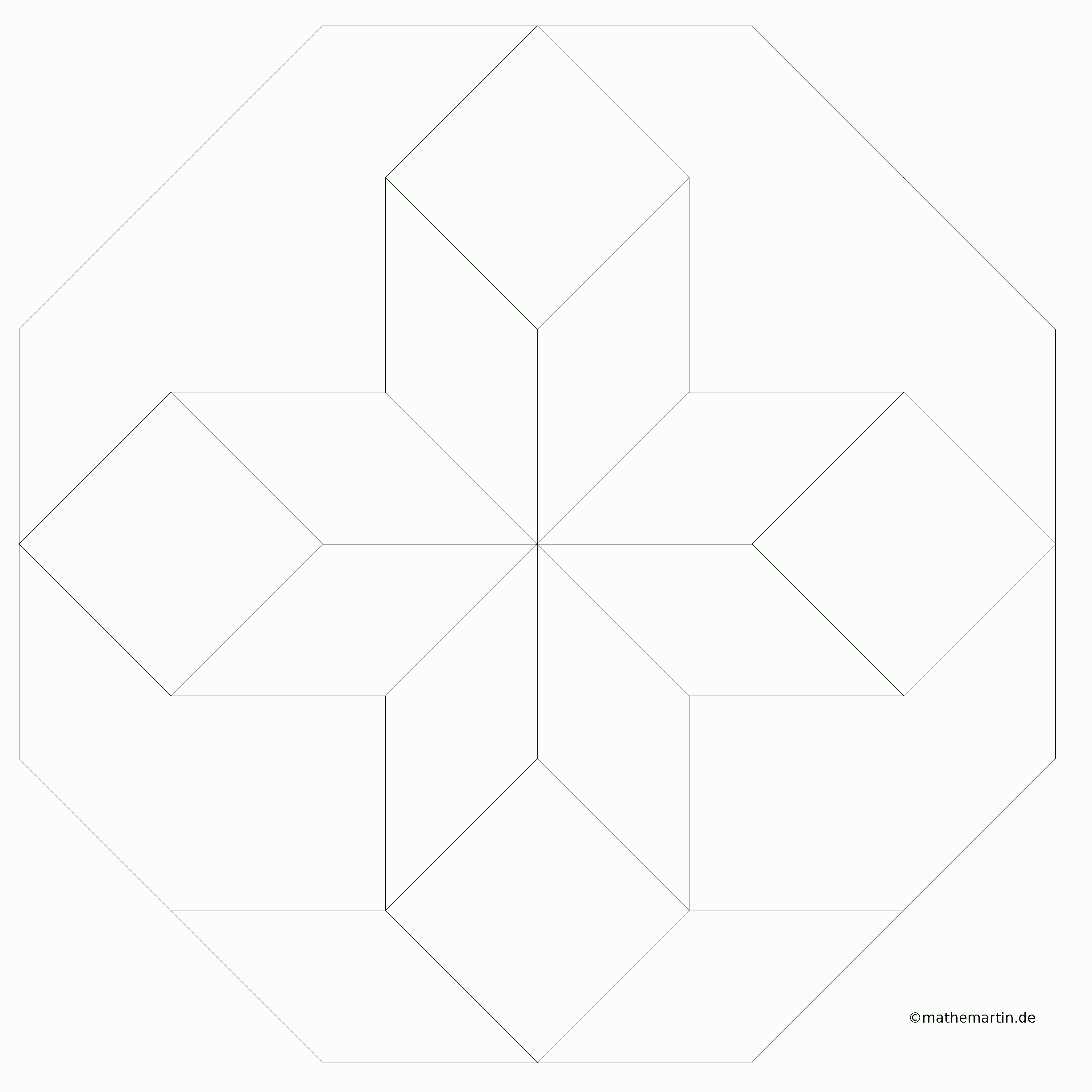

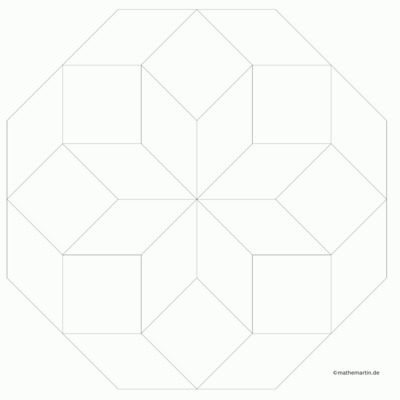

8-Rautenstern
8-Rautenstern

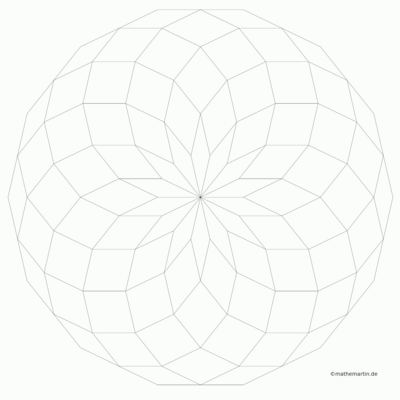

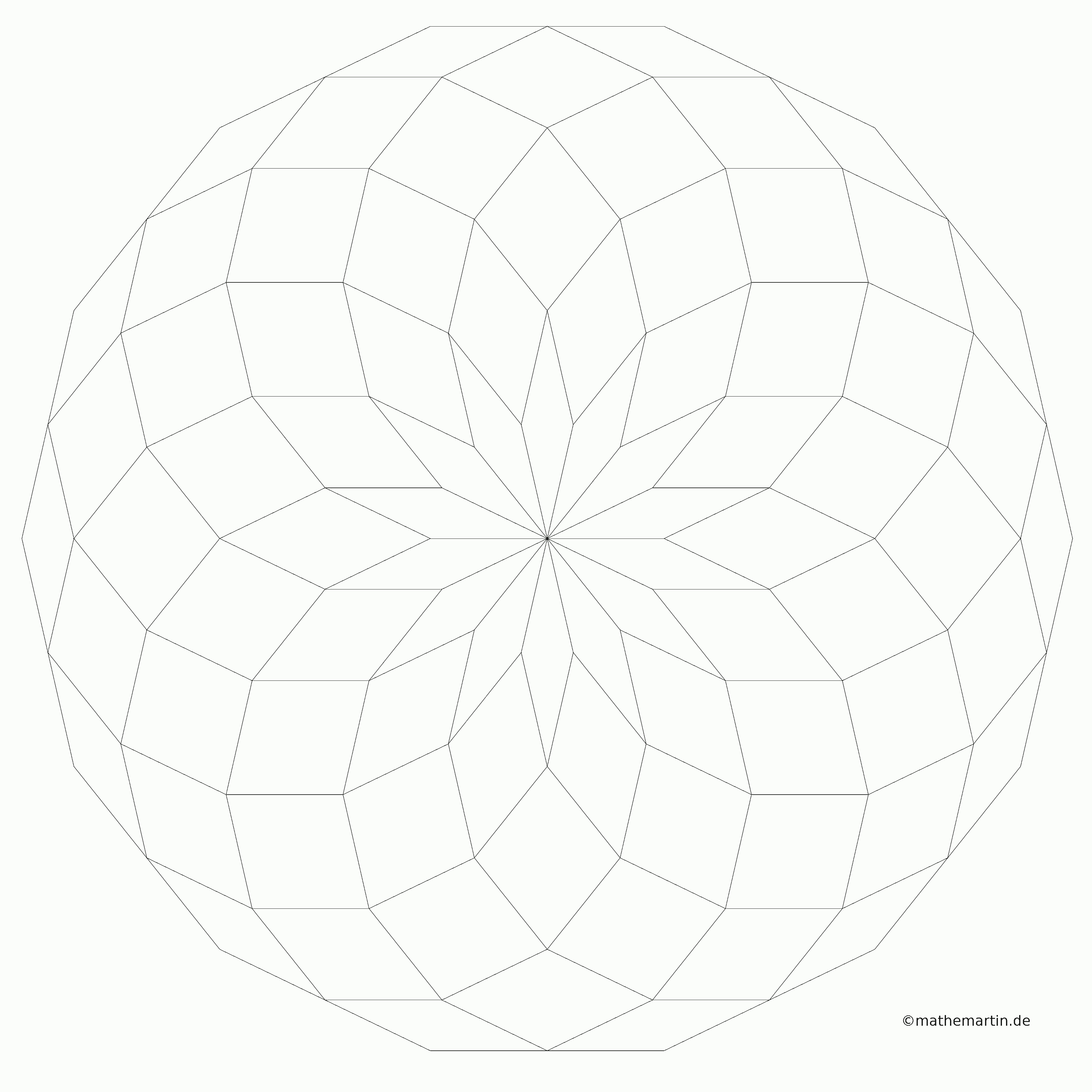

14-Rautenstern
14-Rautenstern

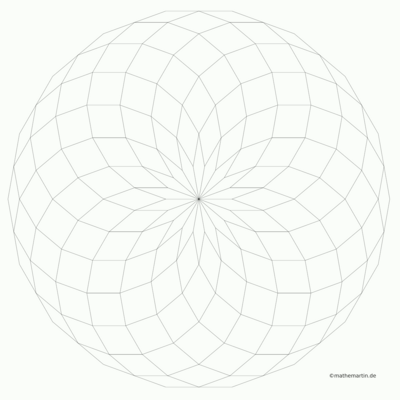

18-Rautenstern
18-Rautenstern

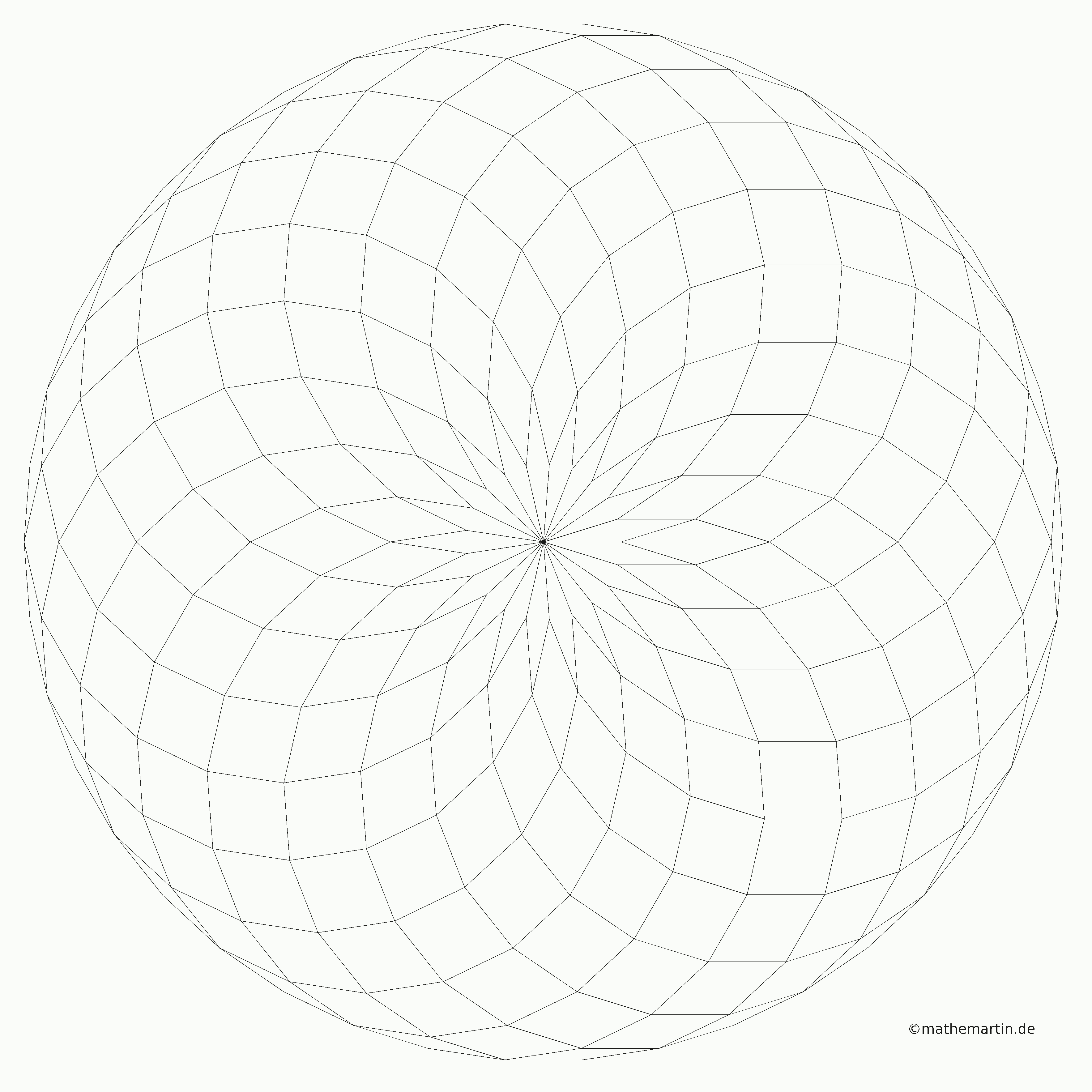

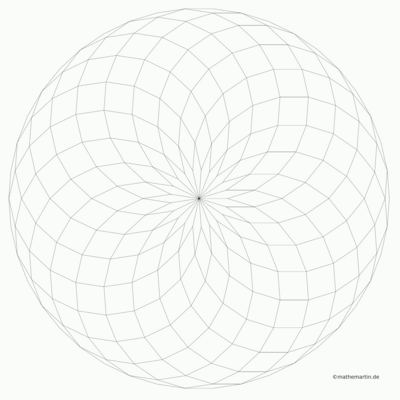

21-Rautenstern
21-Rautenstern

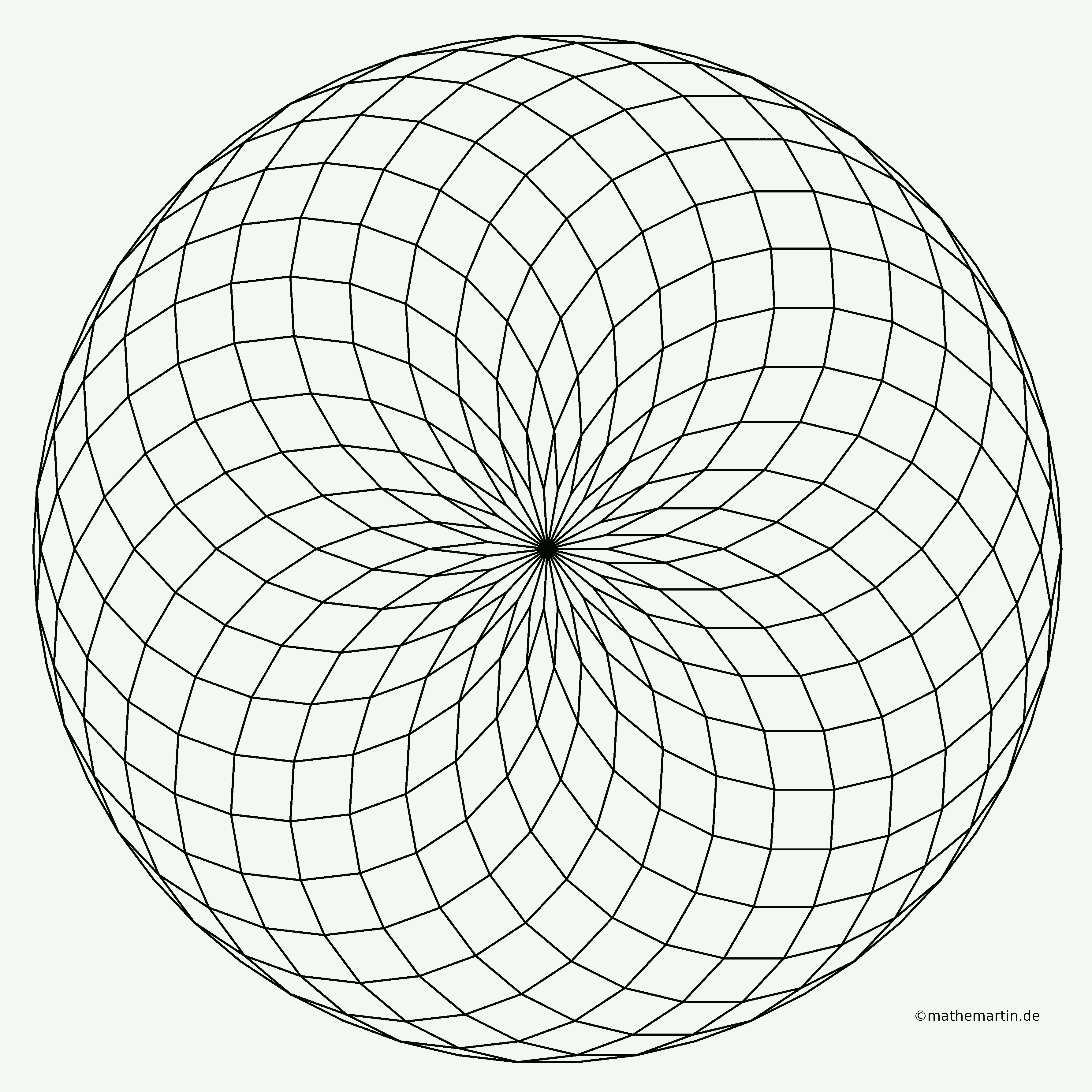

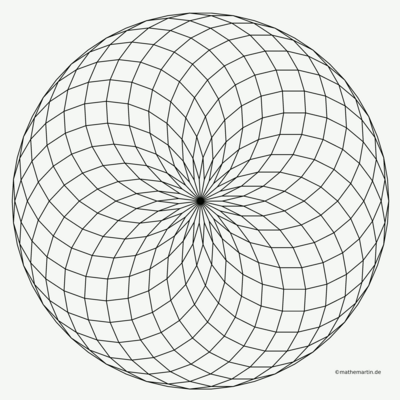

27-Rautenstern
27-Rautenstern

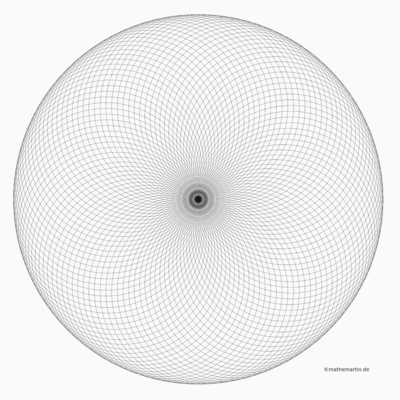

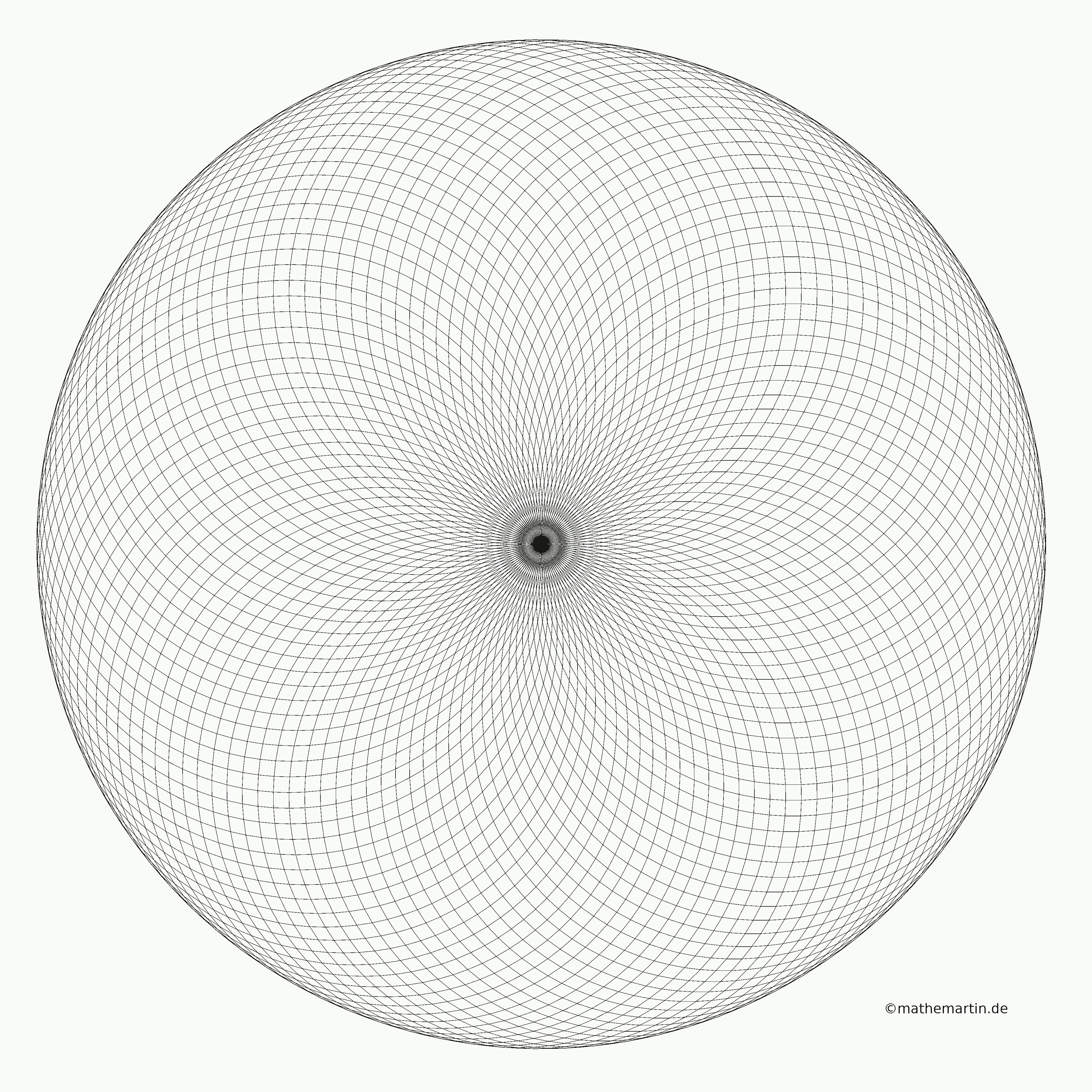

101-Rautenstern
101-Rautenstern
Dies ist der Python-Quellcode zur Erstellung der Rautensterne. Für den Export habe ich die Methode export verwendet, die man mit objekname.export() aufrufen kann.
from numpy import *
from matplotlib.pyplot import *
class rautenstern:
	def __init__(self,n):
		self.__ecken=int(n)
		self.__schalen=int(ceil(n/2))
		self.plotter()
	def phi(self,schale):
		return 2*schale/self.__ecken*pi
	def alpha(self,ecke,schale):
		ecke=mod(ecke,self.__ecken)
		if mod(schale,2)==1:
			return ecke*2*pi/self.ecken
		else:
			return ecke*2*pi/self.ecken+pi/self.ecken
	def r(self,schale):
		rlist=[]
		for j in range(1,schale):
			if mod(j,2)!=mod(schale,2):
				rlist.append(2*cos(self.phi(j)/2))
		if mod(schale,2)==0:
			return sum(rlist)
		else:
			return sum(rlist)+1
	def x(self,r,alpha):
		return r*cos(alpha)
	def y(self,r,alpha):
		return r*sin(alpha)
	def plotter(self):
		for schale in range(1,self.__schalen+1):
			for ecke in range(self.ecken):
				if schale==1:
					alpha2=self.alpha(ecke,1)
					r2=1
					x2=self.x(r2,alpha2)
					y2=self.y(r2,alpha2)
					plot([0,x2],[0,y2],'k',linewidth='0.1')
				elif mod(schale,2)==1:
					alpha1=self.alpha(ecke-1,schale-1)
					alpha2=self.alpha(ecke,schale)
					alpha3=self.alpha(ecke,schale-1)
					r1=self.r(schale-1)
					r2=self.r(schale)
					r3=self.r(schale-1)
				else:
					alpha1=self.alpha(ecke,schale-1)
					alpha2=self.alpha(ecke,schale)
					alpha3=self.alpha(ecke+1,schale-1)
					r1=self.r(schale-1)
					r2=self.r(schale)
					r3=self.r(schale-1)
				if schale>1:
					x1=self.x(r1,alpha1)
					y1=self.y(r1,alpha1)
					x2=self.x(r2,alpha2)
					y2=self.y(r2,alpha2)
					x3=self.x(r3,alpha3)
					y3=self.y(r3,alpha3)
					plot([x1,x2,x3],[y1,y2,y3],'k',linewidth='0.1')
		axis('square')
	def export(self):
		name='raute'+str(self.ecken)+'.png'
		savefig(name,dpi=1000,bbox_inches='tight')
		clf()
	@property
	def ecken(self):
		return self.__ecken
	@property
	def schalen(self):
		return self.__schalen

Sternpolygone

Ein regelmäßiges Sternpolygon ist durch die Eckpunkte eines regelmäßigen Polygons definiert, die durch gerade Strecken derart miteinander verbunden sind, dass keine 2 benachbarten Punkte und kein Punkt mit sich selbst verbunden ist. Dabei muss der letzte Eckpunkt wieder mit dem Anfangspunkt verbunden werden. Das einfachste Beispiel für so ein Sternpolygon ist das Pentagramm. Besonders schön sieht es aus, wenn beim Verbinden der Eckpunkte immer die gleiche Zahl an Ecken "übersprungen" wird. Man kann solche Sterne mit dem Schläfi-Symbol {m/n} kategorisieren. Dabei ist m die Anzahl der Zacken des Sterns und n die Anzahl der Ecken, die zwei verbundene Ecken voneinander "entfernt" sind. Ich habe mit Hilfe von Computerprogrammen mehrere ineinander verschachtelte Sternpolygone gezeichnet und coloriert.

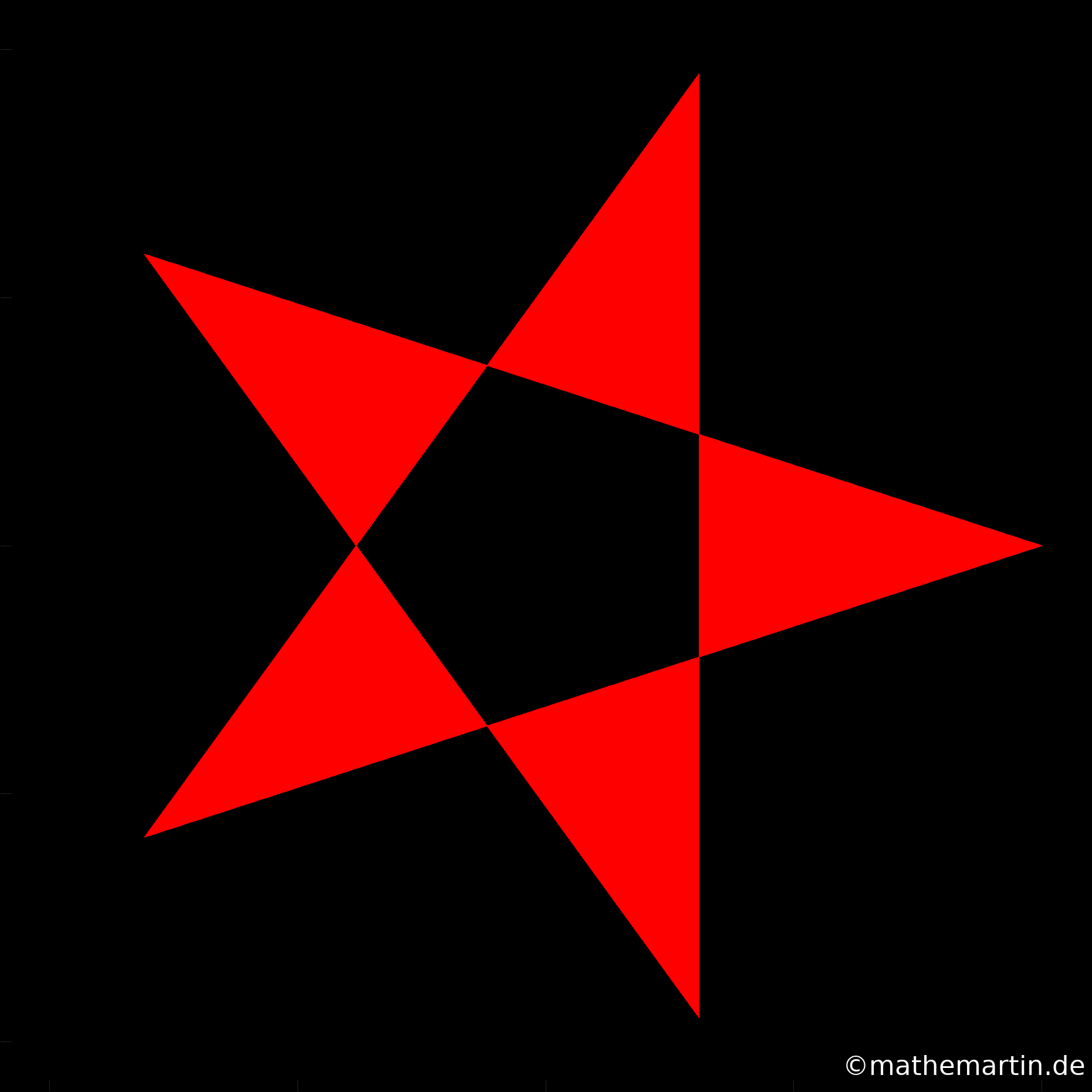

Pentagramm
Pentagramm/{5/2}-Stern

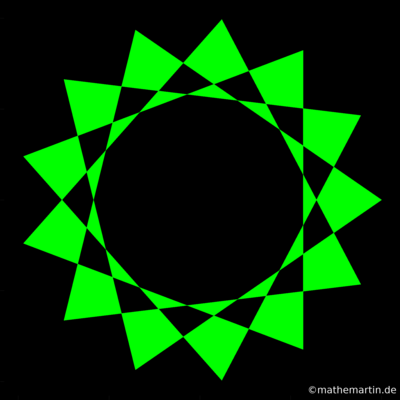

13-zackiger Stern
{13/4}-Stern

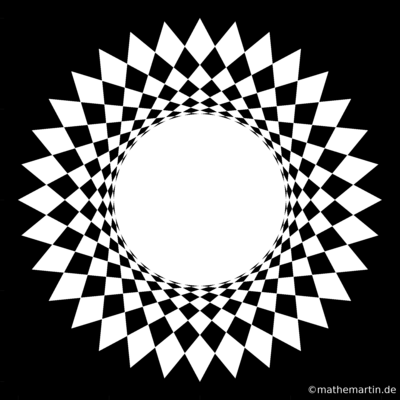

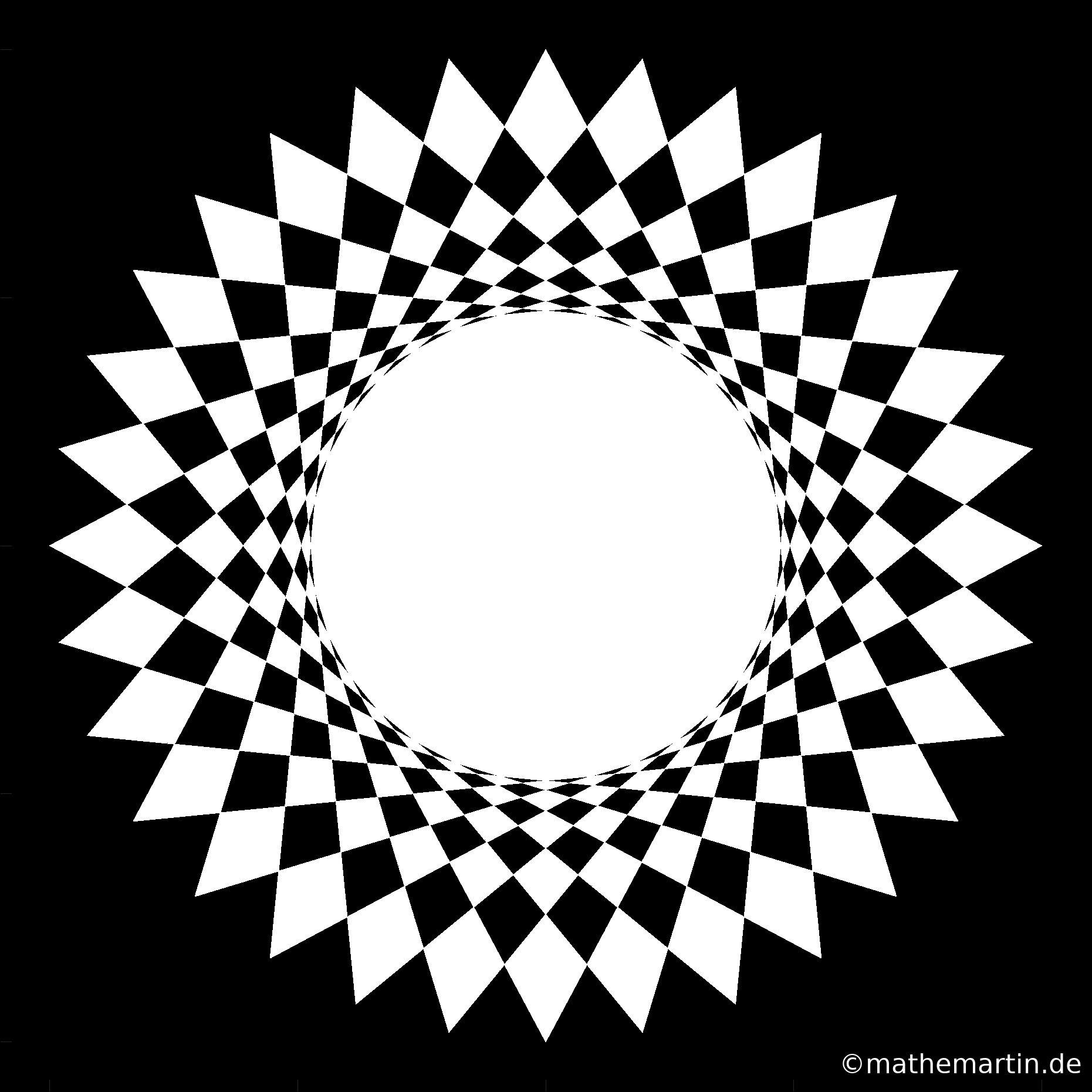

32-zackiger Stern
{32/11}-Stern

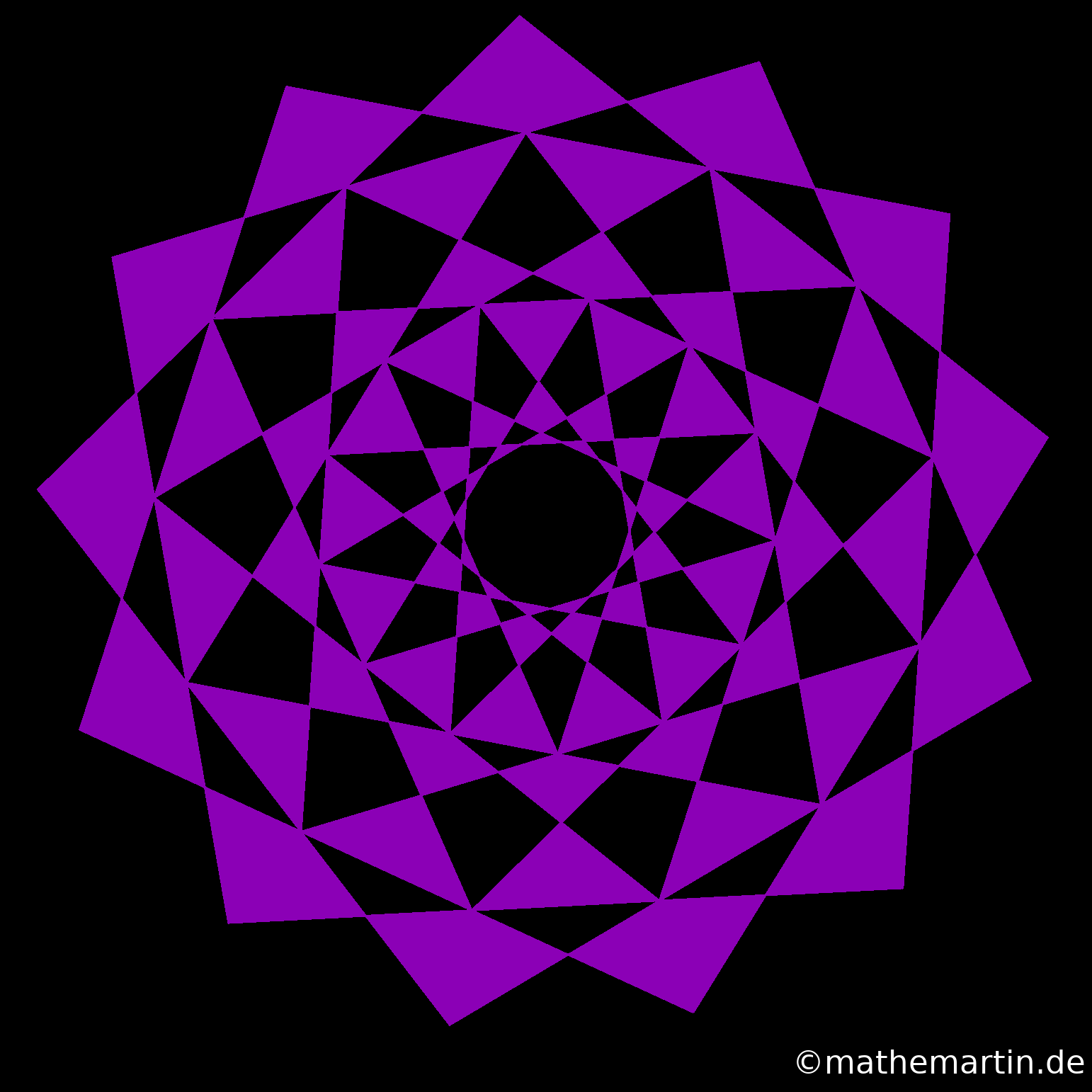

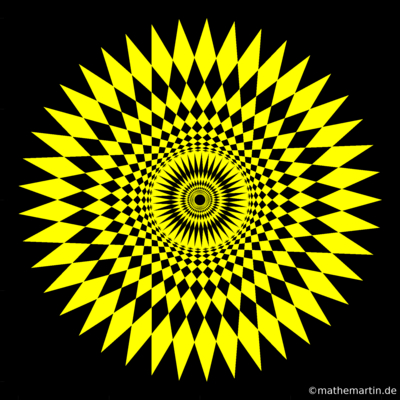

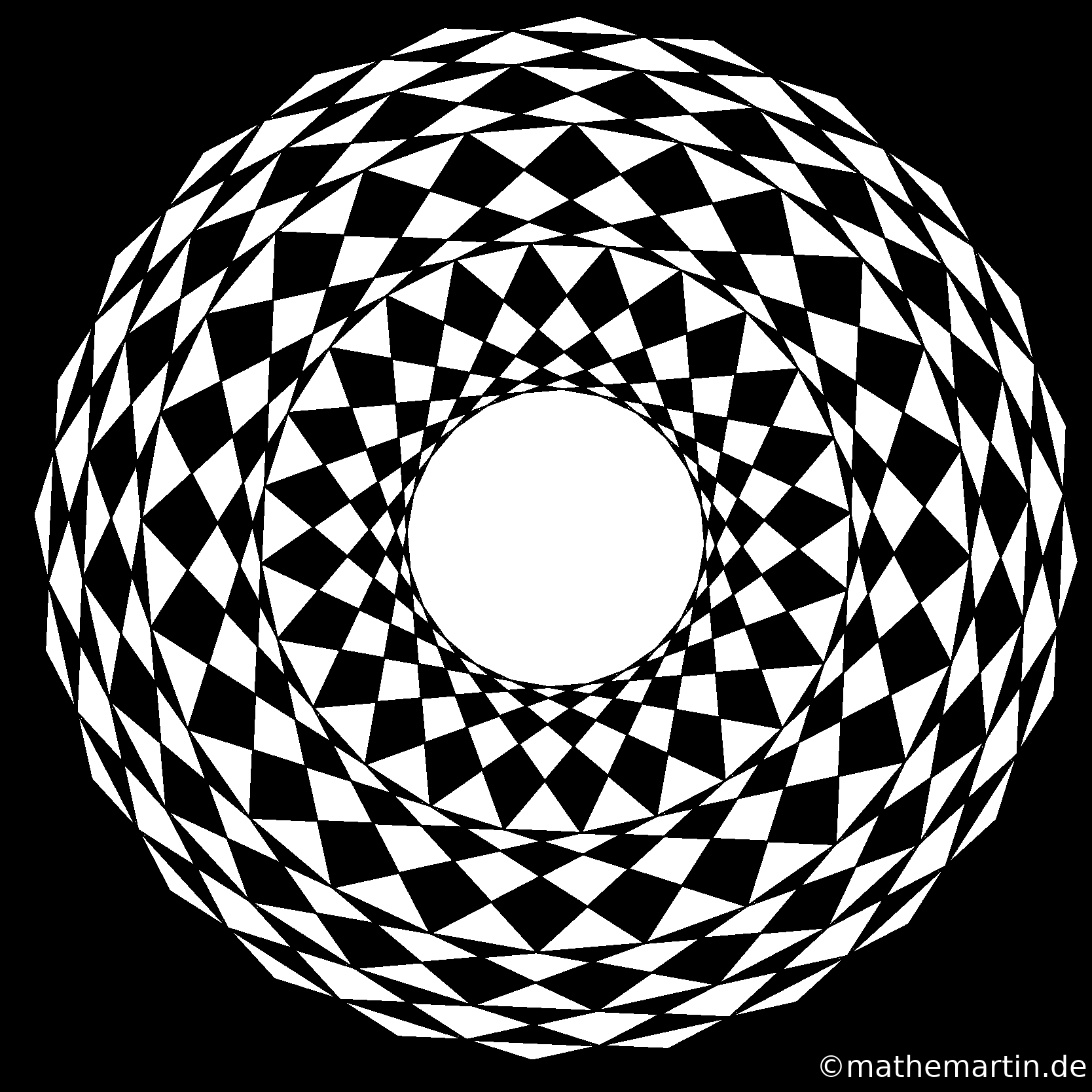

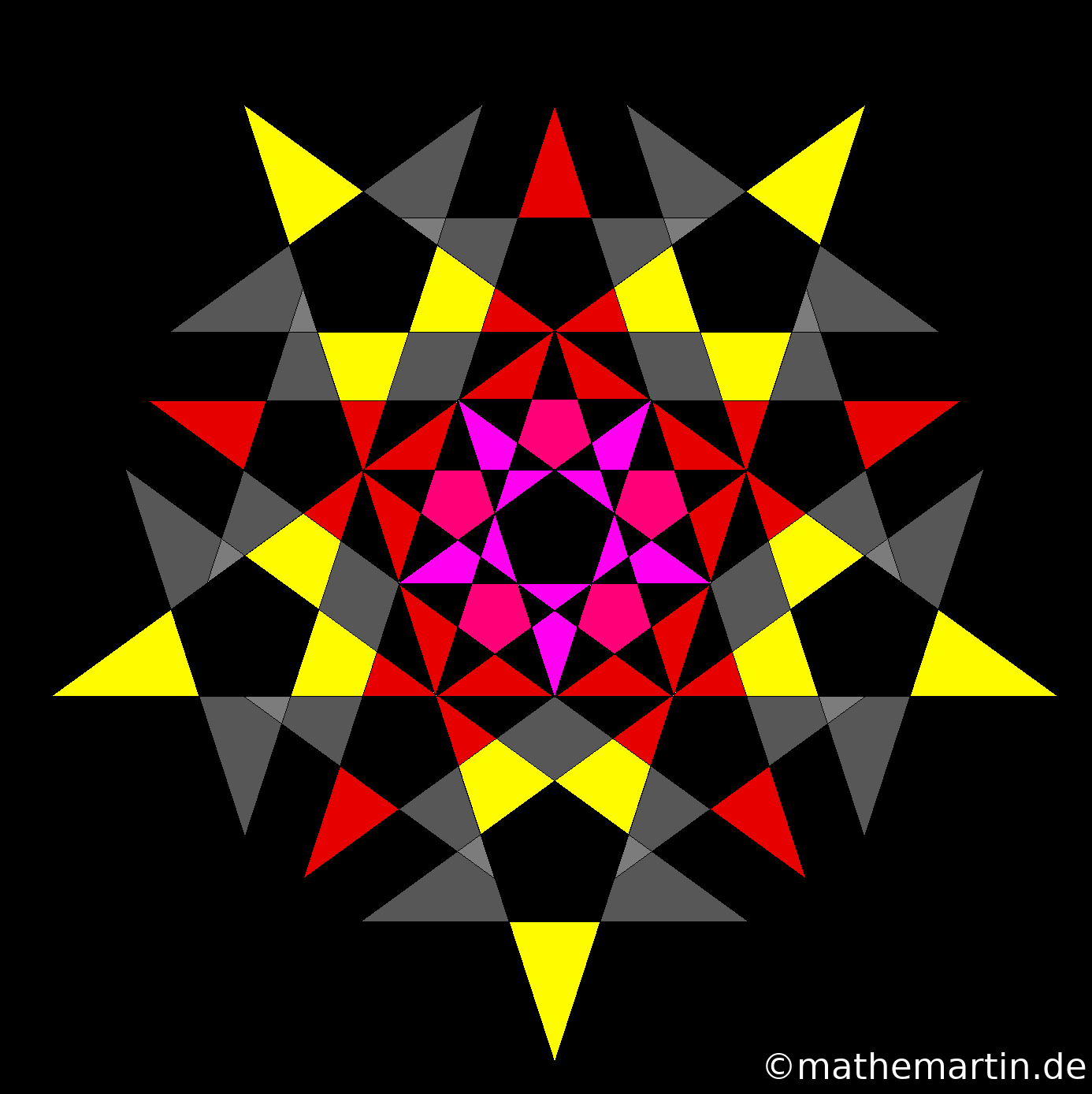

verschachtelter Stern
2 verschachtelte 41-zackige Sterne
verschachtelter Stern
3 verschachtelte 13-zackige Sterne

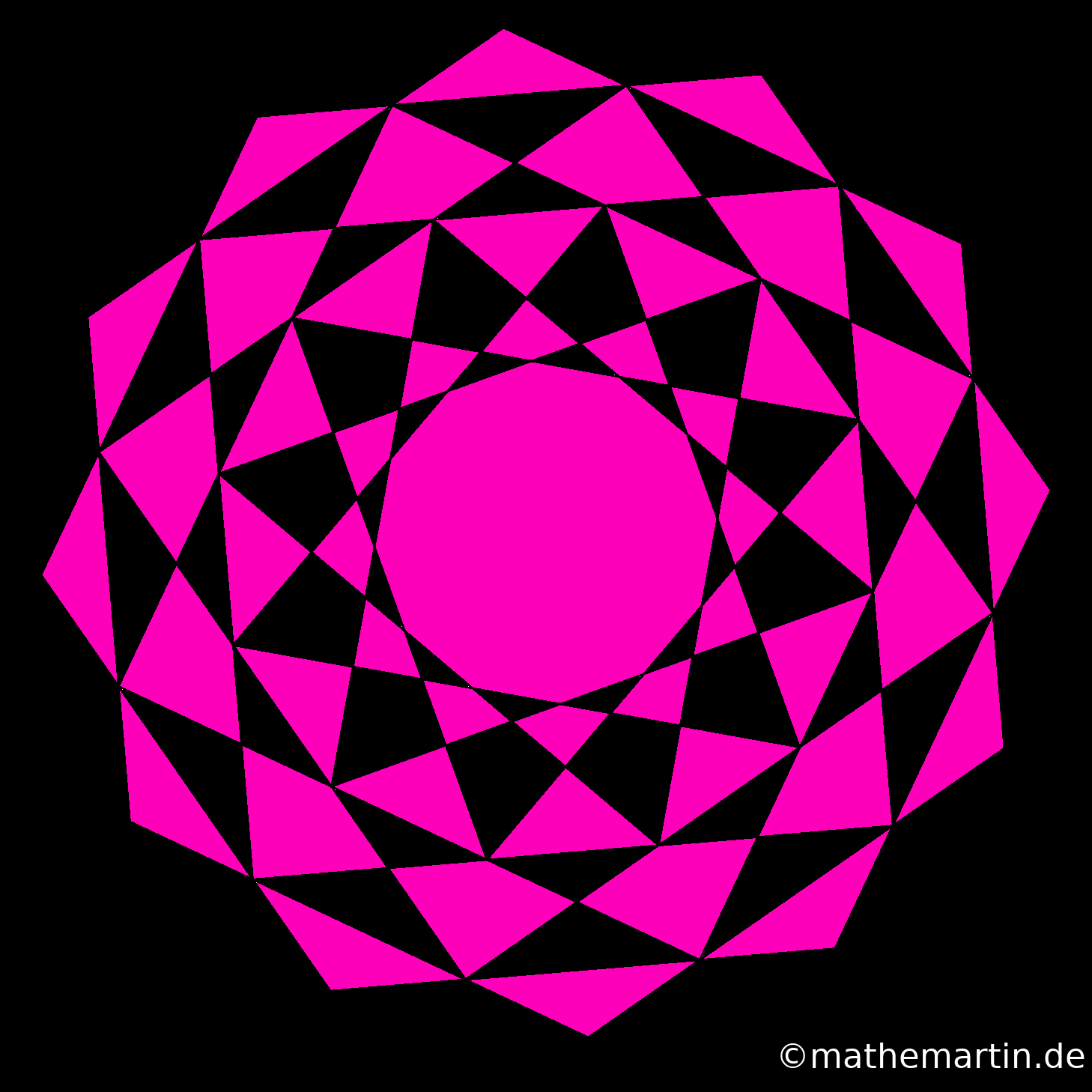

verschachtelter Stern
3 verschachtelte 12-zackige Sterne

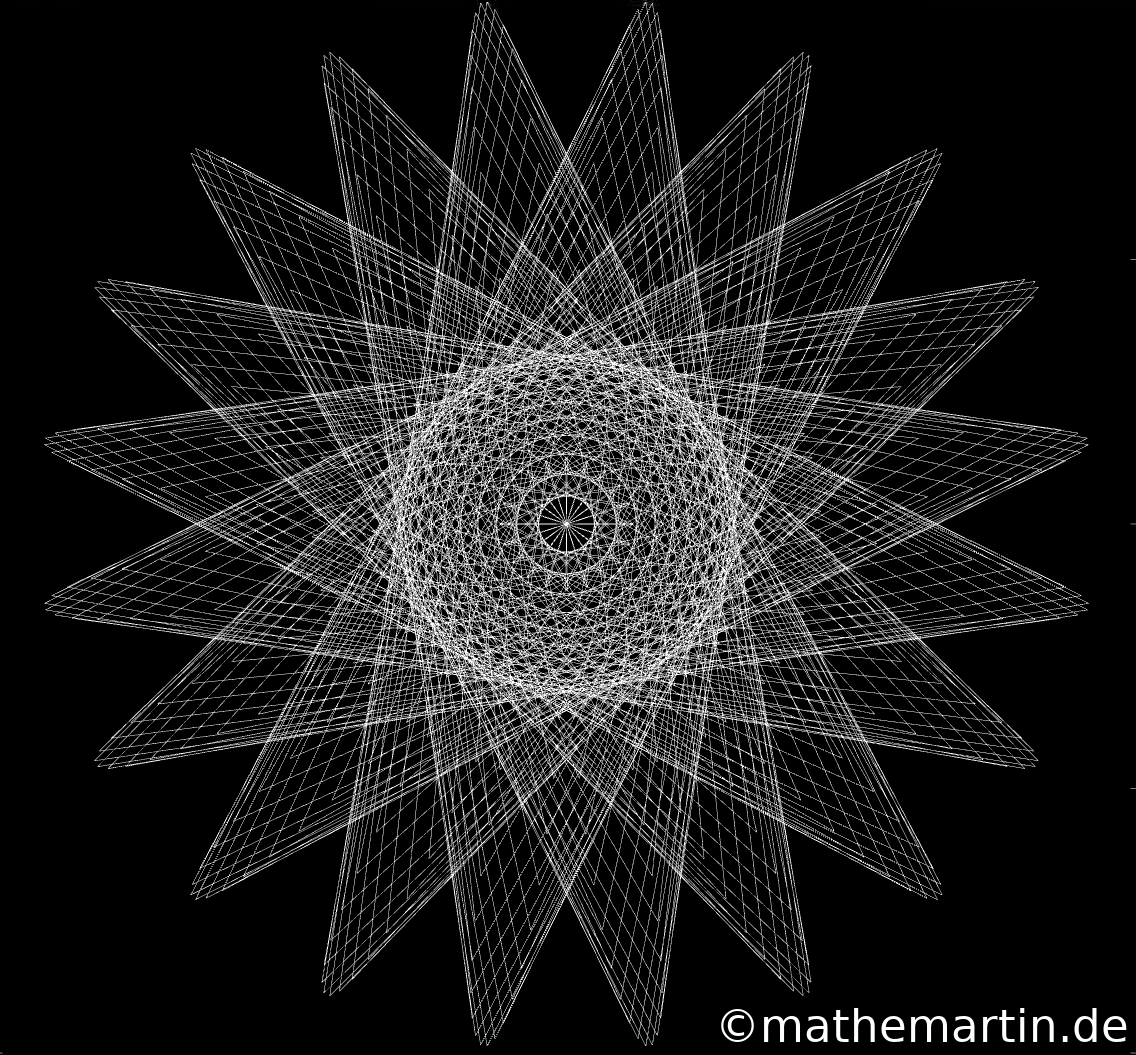

verschachtelter Stern
5 verschachtelte 24-zackige Sterne
verschachtelter Stern
3 verschachtelte 101-zackige Sterne

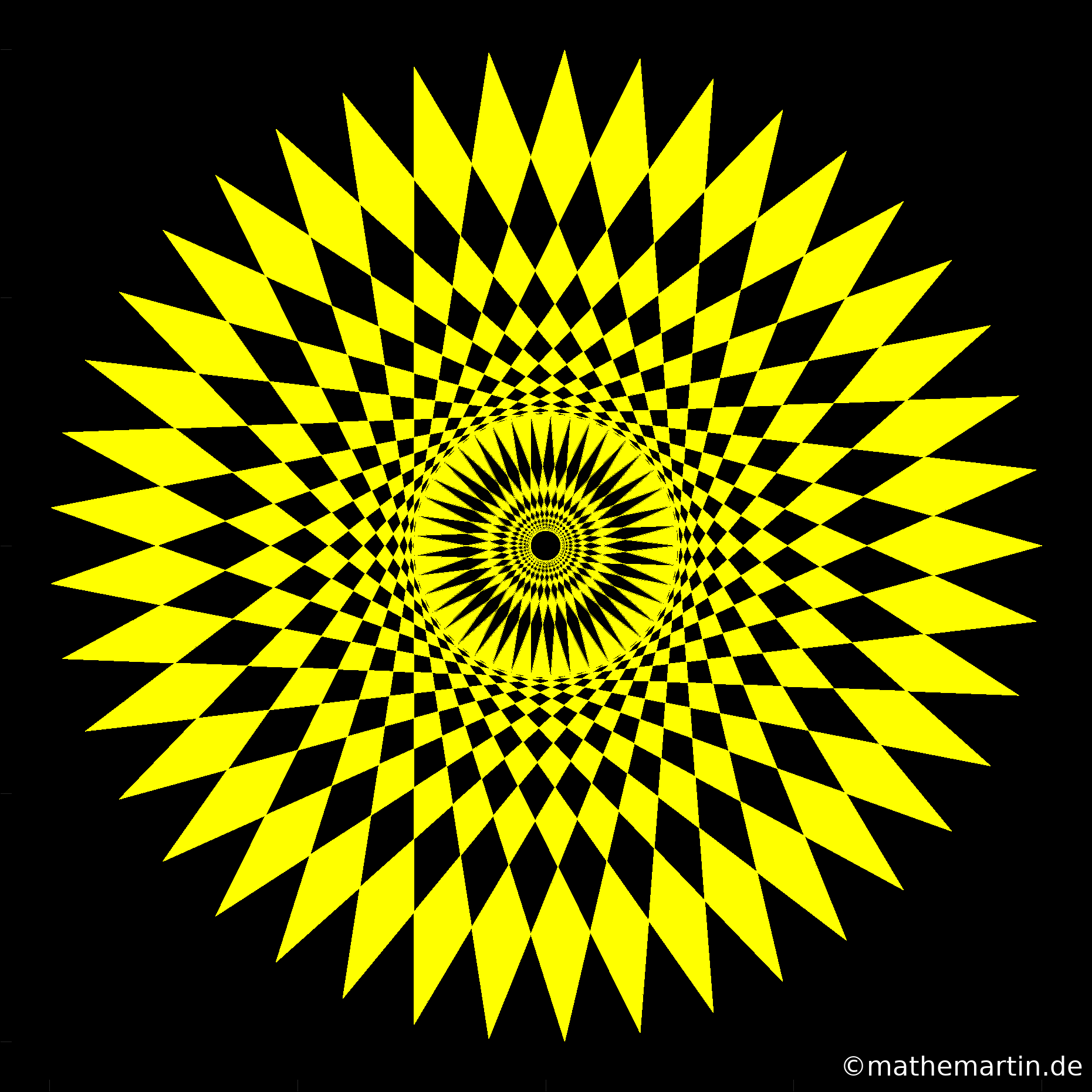

verschachtelter Stern

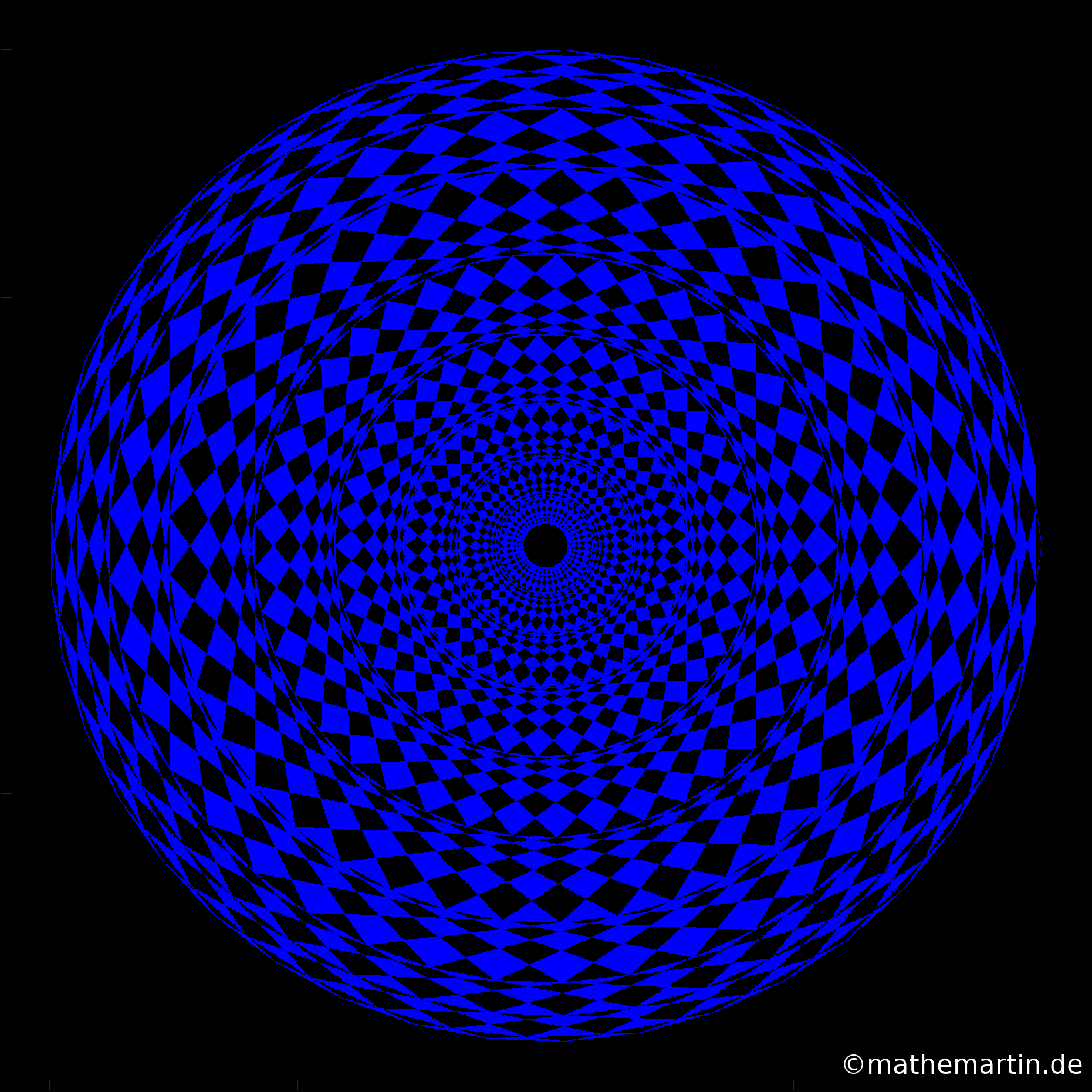

10 41-zackige Sterne mit 41-Eck

Variationen von Sternpolygonen

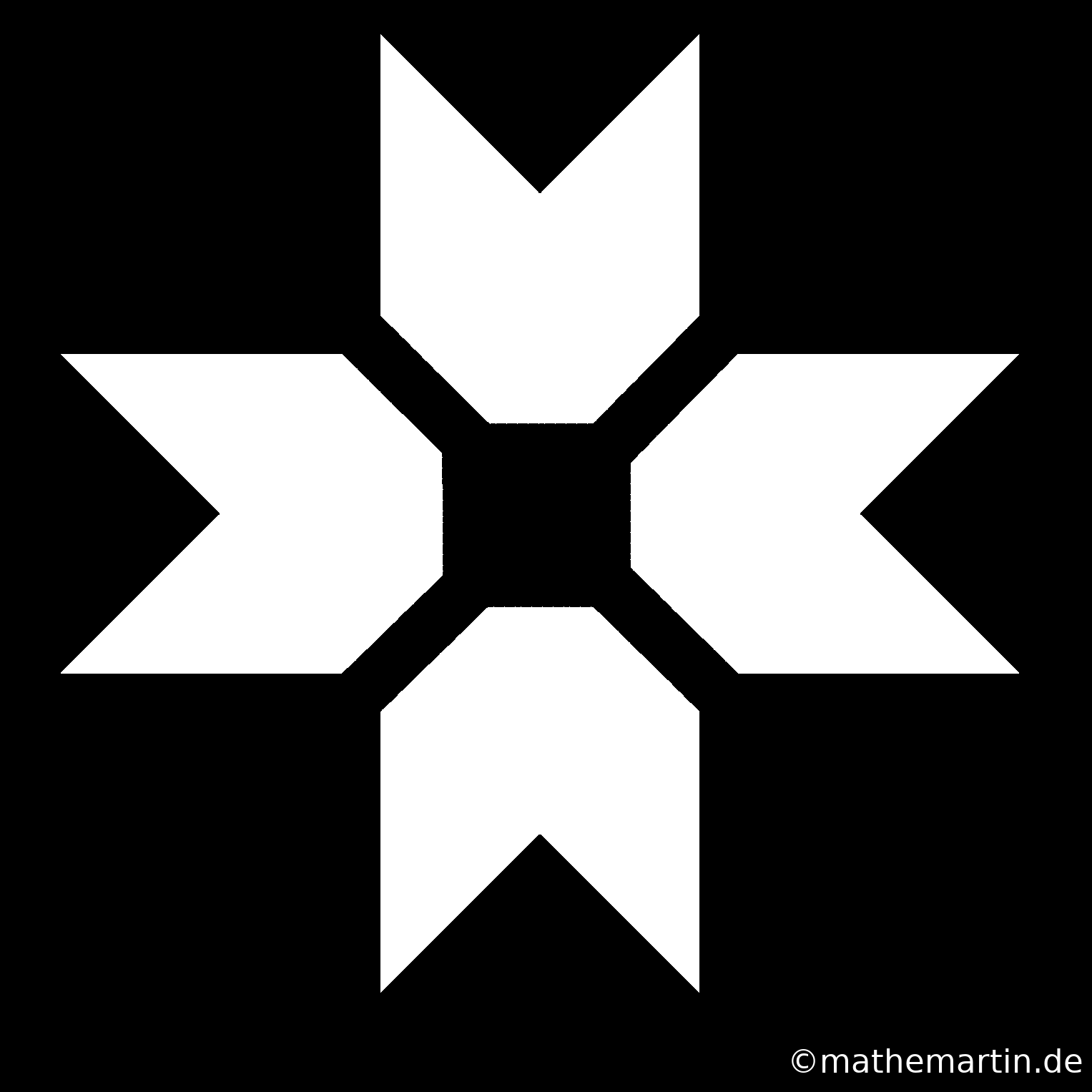

8-zackiger Stern
kein Sternpolygon, aber auch schön

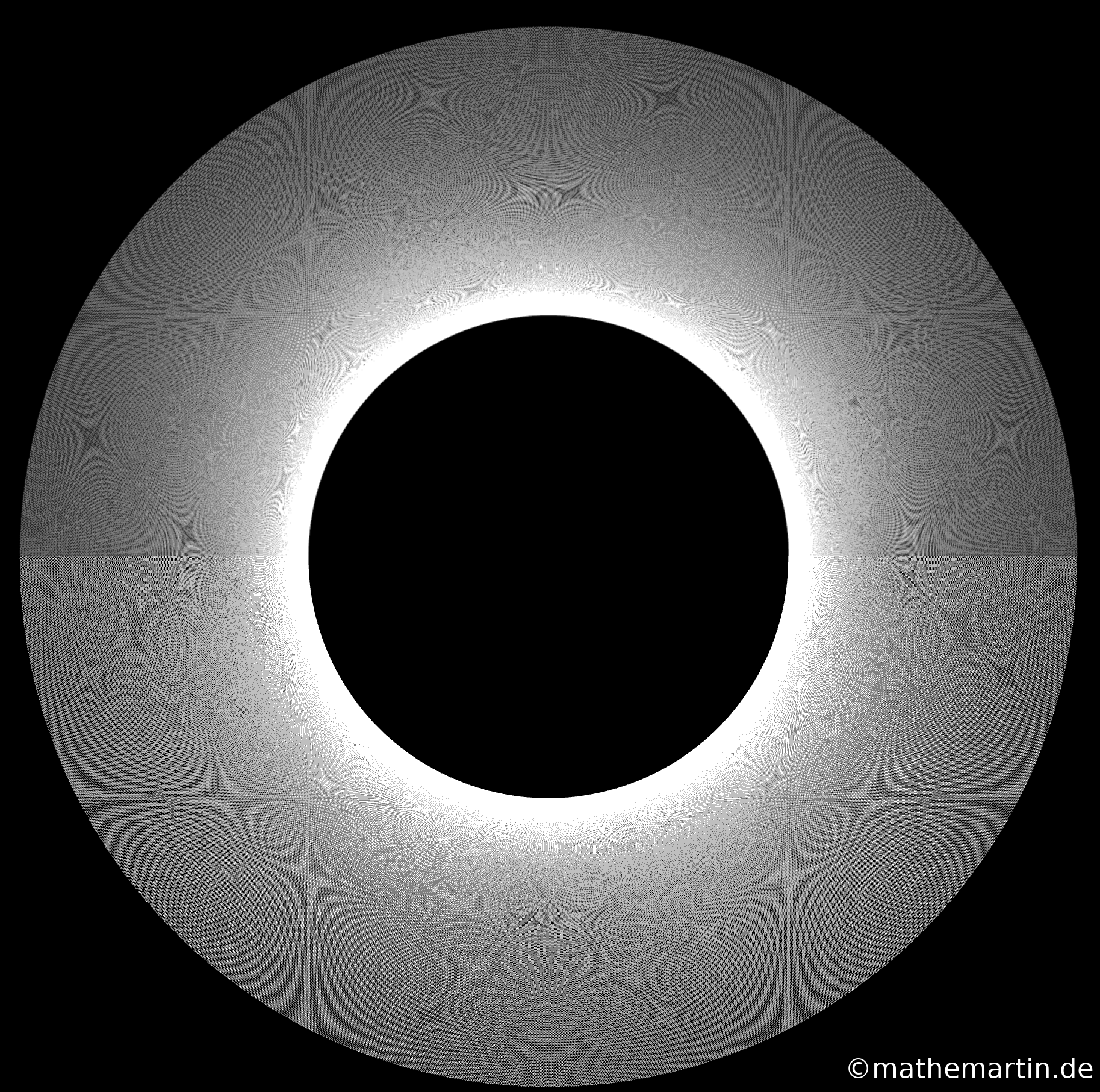

großer Stern
Bei sehr vielen Zacken, sieht eine Sternpolygon aus wie ein Donut.

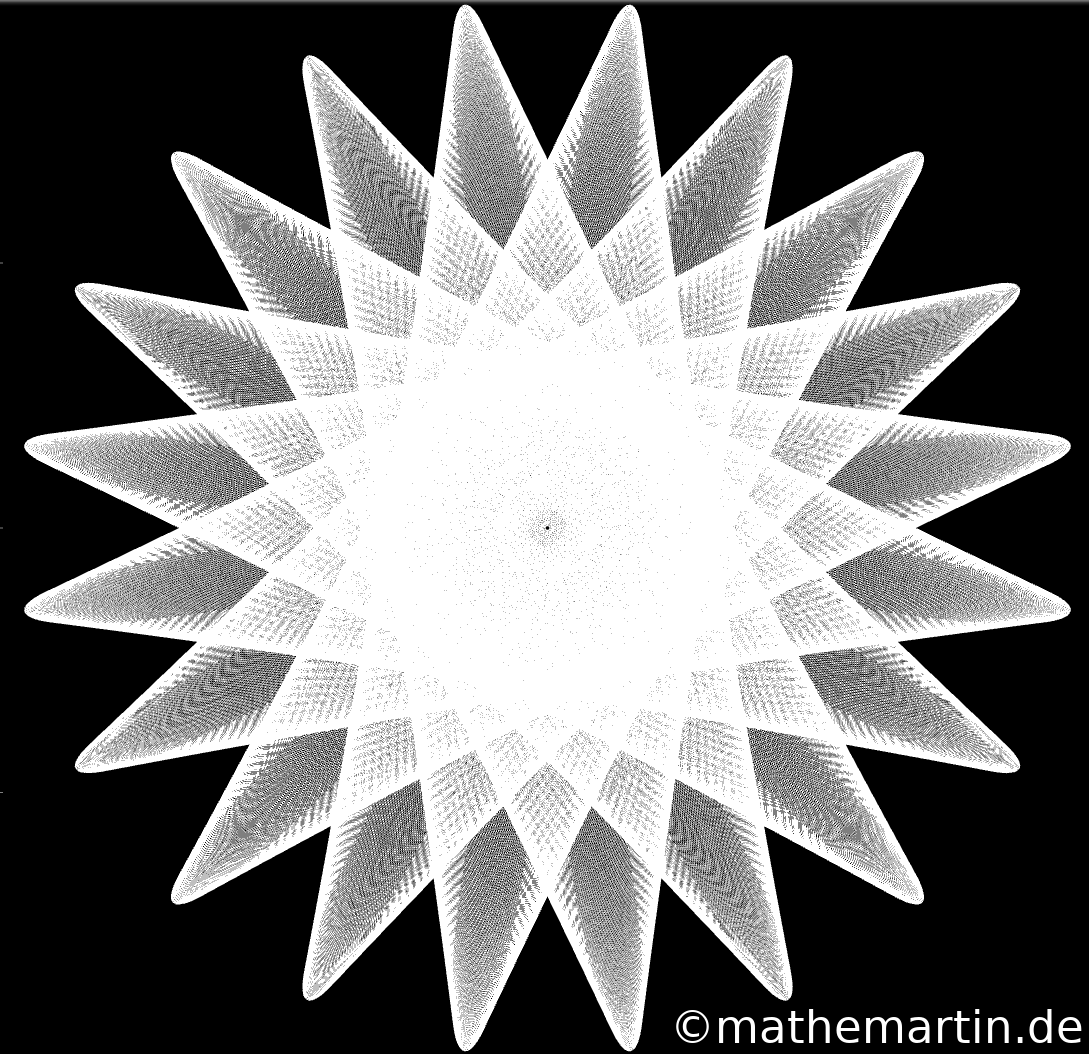

Bei einem Sternpolygon liegen die Zacken auf einer Kreislinie. Bei den folgenden Variationen habe ich diese gedachte Kreislinie durch eine Kurve ersetzt, deren Radialkoordinate sinusförmig von der Winkelkoordinate abhängt.

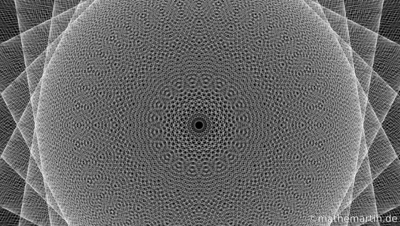

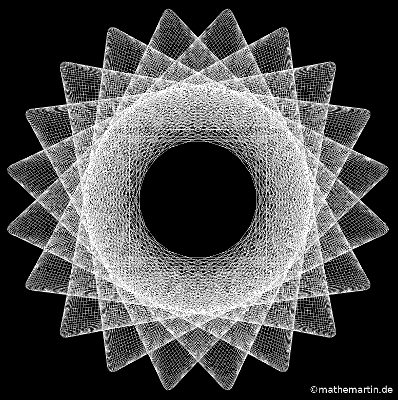

Stern
Hier schwangt der Eckenabstand zum Mittelpunkt sinusförmig.
Stern
Stern
Stern
"Sinusstern", hineingezoomt

Mandalas

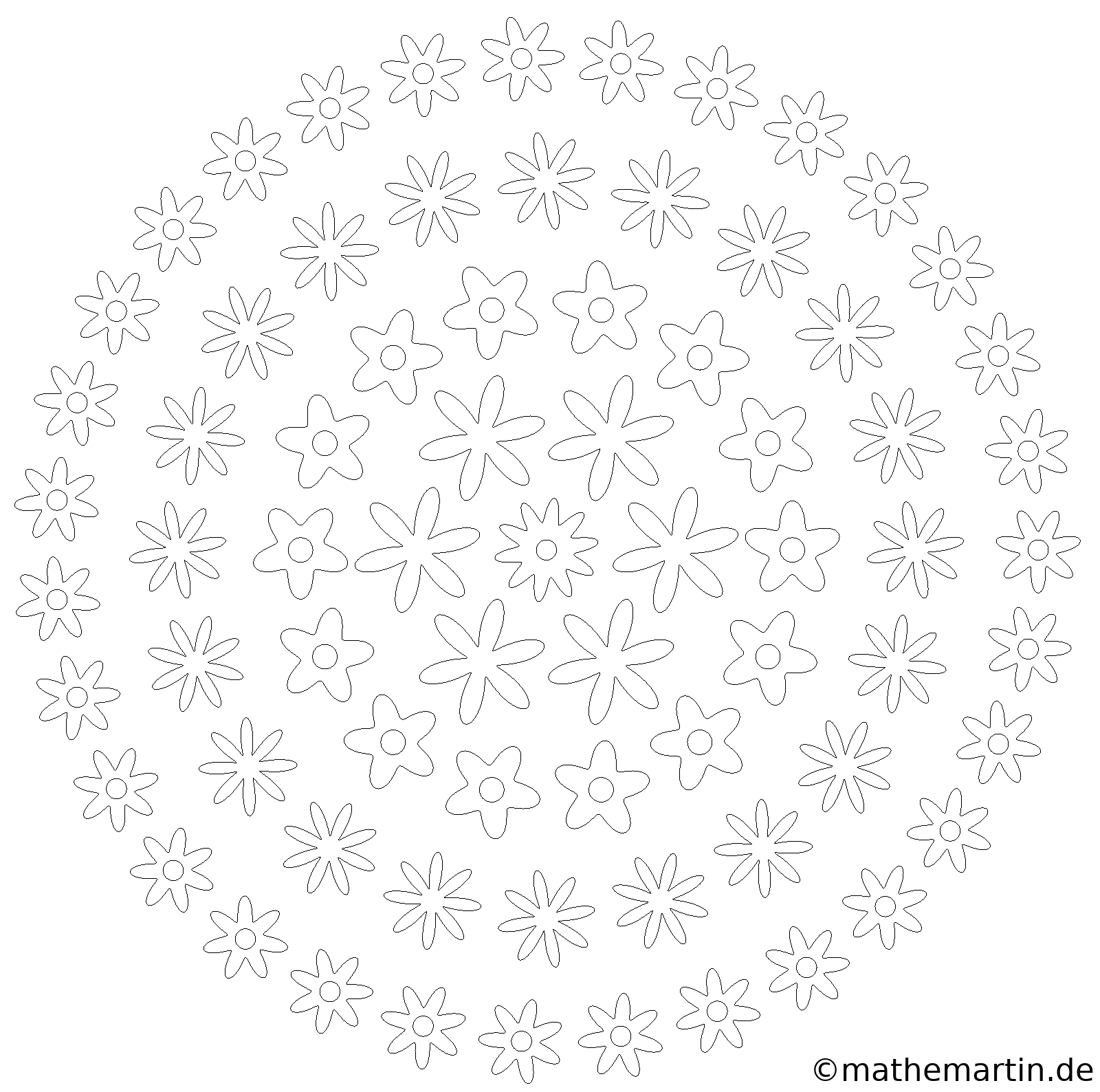

Blumenmandala
Mandala mit Blümchen
Blumenmandala
Zum Ausmalen

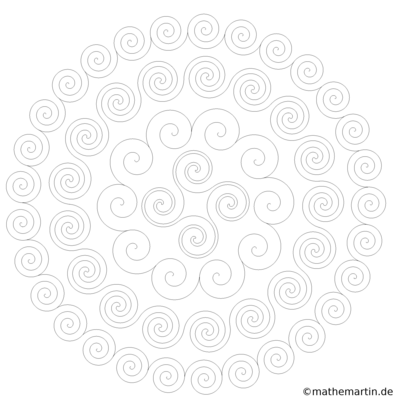

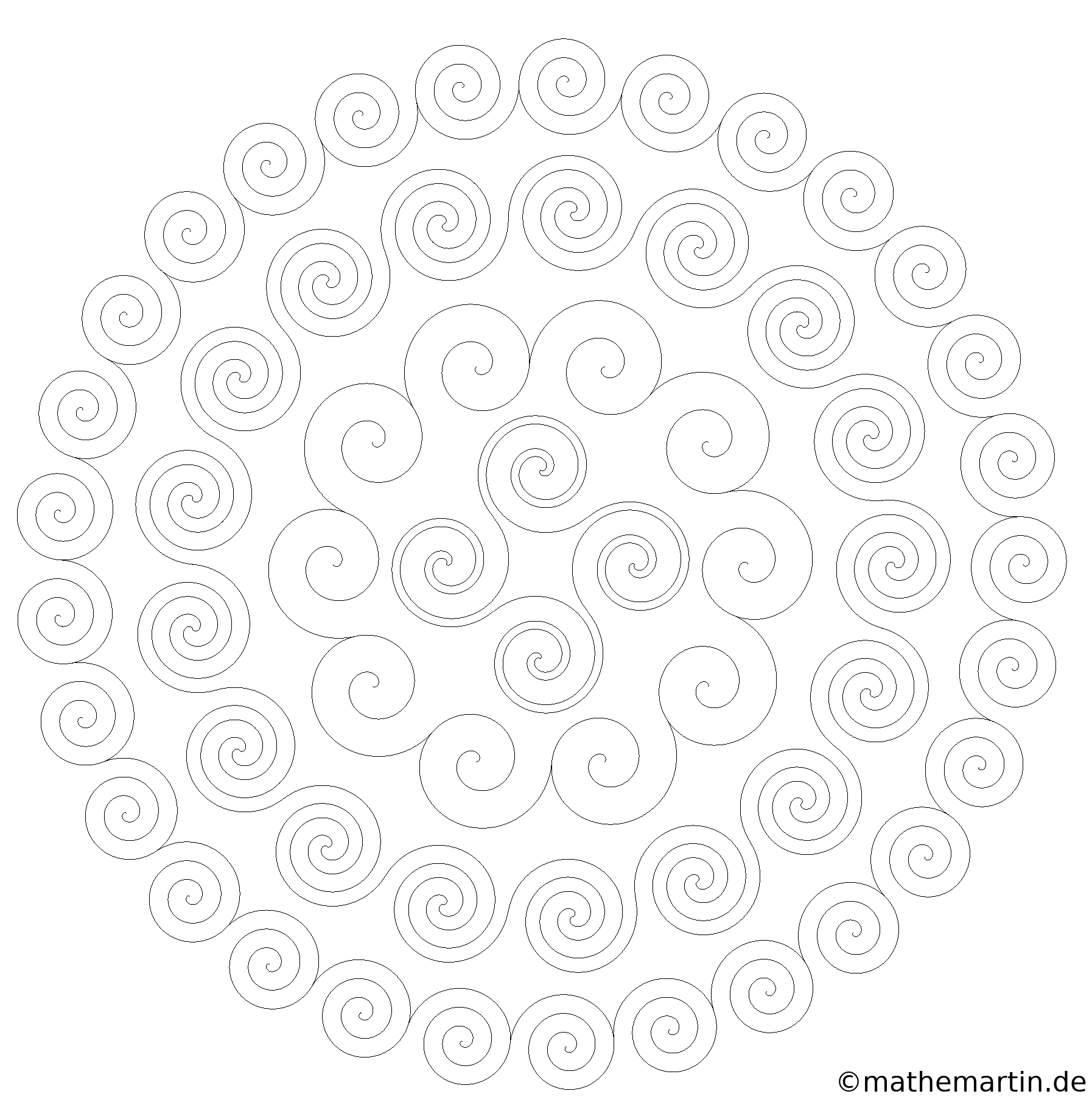

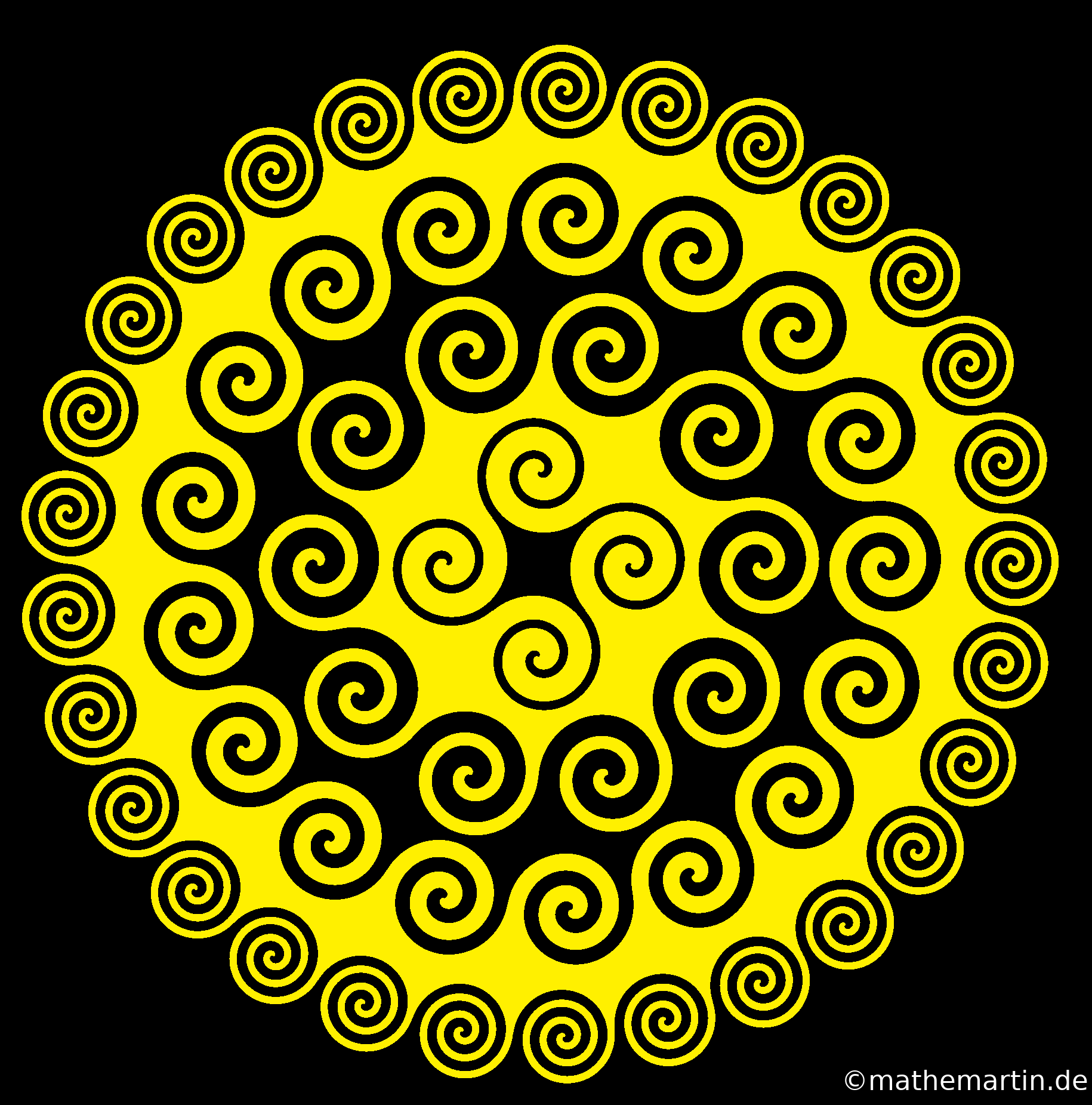

Spiralmandala
Spiralmandala

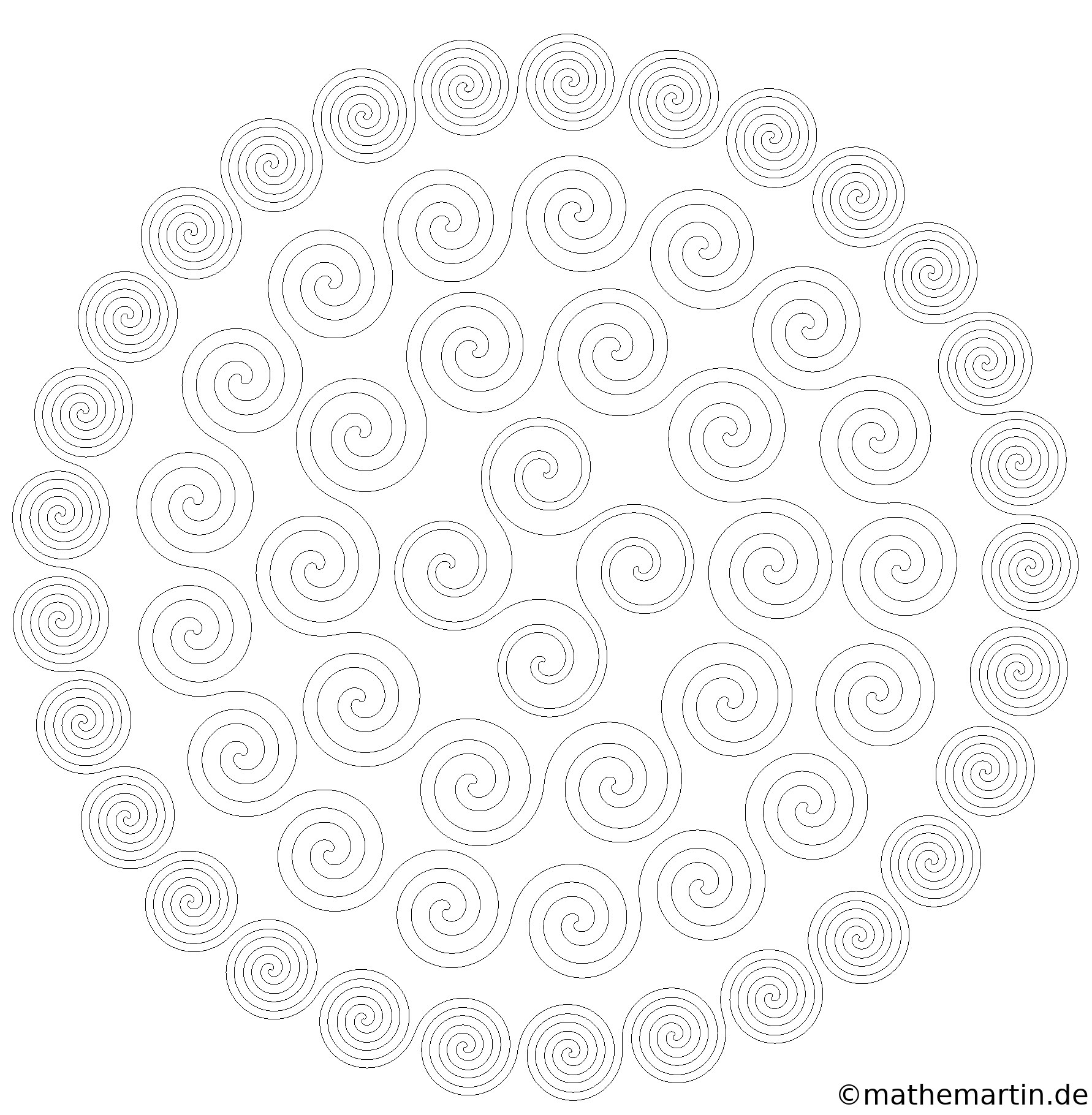

Spiralmandala
Zum Ausmalen
Spiralmandala
Zum Ausmalen

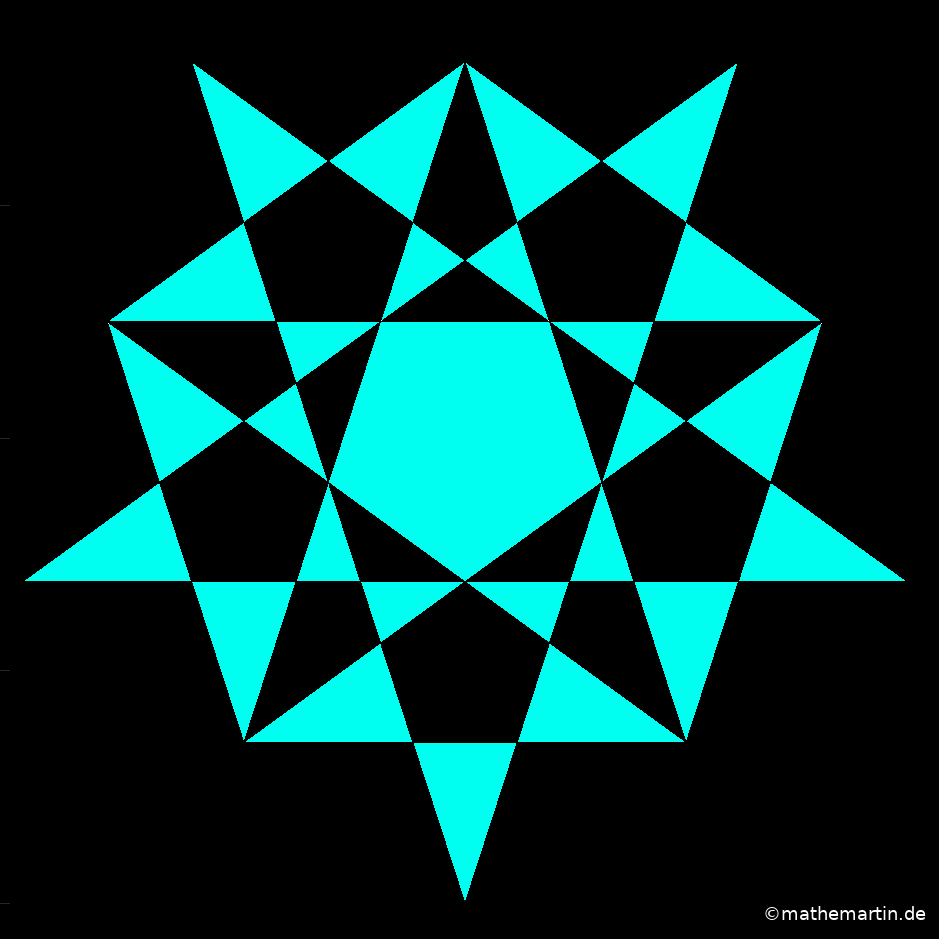

Pentagrammmandala
Mandala aus 5 Pentagrammen
Pentagrammmandala
Mandala aus vielen Pentagrammen
